专利号: 2022105020167
申请人: 林郁君
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

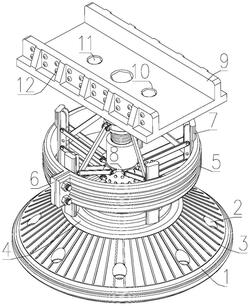

1.一种抗震型冷弯薄壁轻型钢结构,包括底座(1),其特征在于,所述底座(1)内开设有固定孔(2),所述底座(1)上端固定连接有防滑条(3),所述底座(1)上端中心固定连接有柱支撑盘(4),所述柱支撑盘(4)上端固定连接有中心柱(8),所述中心柱(8)内开设有柱内螺纹孔(23),所述柱内螺纹孔(23)内连接有螺纹杆(14),所述螺纹杆(14)上端固定连接有限位环(16),所述限位环(16)上开设有架固定螺纹孔(25),所述限位环(16)上端设置有承载架(9),所述承载架(9)上端开设有螺栓孔(10),所述承载架(9)外侧固定连接有侧螺钉(12),所述承载架(9)下表面开设有对接孔(26),所述中心柱(8)外侧连接有抗震机构;

所述抗震机构包括贴合块(7),所述贴合块(7)上开设有中间箍槽(17),所述贴合块(7)一侧固定连接有杆连接条(18),所述杆连接条(18)内转动连接有单推动杆(20)和平行偏转杆(21);

所述单推动杆(20)另一端转动连接在杆连接页(28)上,所述杆连接页(28)固定连接在推动转环(24),所述推动转环(24)内转动连接有内螺纹转筒(13),所述内螺纹转筒(13)螺纹连接在螺纹杆(14)上;

所述平行偏转杆(21)另一端固定连接有偏转筒轴(29),所述偏转筒轴(29)转动连接在杆连接页(28),所述杆连接页(28)固定连接有杆固定筒(19),所述杆固定筒(19)通过筒固定螺钉(22)固定连接在中心柱(8)外侧;

所述贴合块(7)设置有多个,多个所述贴合块(7)均匀环绕设置在中心柱(8)外侧,所述贴合块(7)外侧设置有限位箍(5),所述限位箍(5)内侧与中间箍槽(17)之间相互契合,所述限位箍(5)两端分别固定连接有合页件(6),两个所述合页件(6)之间通过紧固螺栓(11)连接。

2.根据权利要求1所述的一种抗震型冷弯薄壁轻型钢结构,其特征在于,所述对接孔(26)设置有三个,所述限位环(16)上端连接有定位件(15),所述定位件(15)两端对称固定连接有对接螺纹筒(27),所述对接螺纹筒(27)与对接孔(26)之间相互契合,所述对接孔(26)与螺栓孔(10)之间相互连接。
