专利号: 2022105017681
申请人: 深圳市普康电子有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

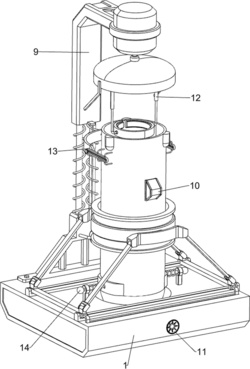

1.一种血液检测的离心装置,包括有底座(1)、导轨(2)、滑板(3)、连接板(4)、安装板(5)、安装环(6)、转环(7)和圆筒(8),底座(1)顶部前后两侧均设有导轨(2),前后两个导轨(2)之间的左右两侧均滑动式设有滑板(3),滑板(3)前后两侧均转动式设有连接板(4),左右相对的两个连接板(4)上部之间转动式连接有安装板(5),前后两个安装板(5)之间设有安装环(6),安装环(6)内转动式设有转环(7),转环(7)内设有圆筒(8),其特征是,还包括有驱动机构(9)和固定机构(10),底座(1)与圆筒(8)之间设有驱动机构(9),驱动机构(9)用于带动圆筒(8)转动,圆筒(8)上设有用于固定离心试管的固定机构(10);

驱动机构(9)包括有安装架(91)、滑动架(92)、第一弹簧(93)、安装筒(94)、驱动电机(95)、圆盖(96)、凸块(97)、定滑轮(98)和拉线(99),底座(1)顶部后侧设有安装架(91),安装架(91)上部滑动式设有滑动架(92),滑动架(92)与安装架(91)之间连接有两个第一弹簧(93),滑动架(92)上部设有安装筒(94),安装筒(94)内设有驱动电机(95),驱动电机(95)的输出轴上设有圆盖(96),圆筒(8)上部外侧均匀间隔设有三个凸块(97),安装架(91)下部前侧设有定滑轮(98),后侧的安装板(5)上设有拉线(99),拉线(99)的尾端绕过定滑轮(98)与滑动架(92)连接;

固定机构(10)包括有第一安装块(101)、滑块(102)、第二弹簧(103)和固定板(104),圆筒(8)上部的前后两侧均设有第一安装块(101),第一安装块(101)内均滑动式设有滑块(102),滑块(102)位于圆筒(8)内,滑块(102)与相近的第一安装块(101)之间均连接有第二弹簧(103),滑块(102)内端均设有固定板(104);

还包括有用于阻挡离心试管顶部的阻挡机构(13),阻挡机构(13)包括有斜板(131)、滑轨(132)、弧形板(133)、挡板(134)和连接弹簧(135),圆盖(96)左侧设有斜板(131),圆筒(8)上部左右两侧均设有滑轨(132),左右两个滑轨(132)之间滑动式设有弧形板(133),斜板(131)向下移动与弧形板(133)接触,弧形板(133)中部位置设有挡板(134),挡板(134)与圆筒(8)滑动式连接,弧形板(133)与滑轨(132)之间均连接有连接弹簧(135);还包括有用于使圆筒(8)停止转动的减速机构(14),减速机构(14)包括有第二安装块(141)、第二滑杆(142)、第四弹簧(143)和减速板(144),底座(1)中部的左右两侧均设有第二安装块(141),第二安装块(141)上部均滑动式设有第二滑杆(142),第二滑杆(142)与相近的第二安装块(141)之间均连接有第四弹簧(143),第二滑杆(142)内端均设有减速板(144),减速板(144)均与圆筒(8)贴合。

2.按照权利要求1所述的一种血液检测的离心装置,其特征是,还包括有用于推动圆筒(8)向上升起的转动机构(11),转动机构(11)包括有连接块(111)、齿条(112)、转轴(113)、齿轮(114)、滑套(115)和转柄(116),滑板(3)前侧均设有连接块(111),连接块(111)底部均设有齿条(112),底座(1)前侧中心位置转动式设有转轴(113),转轴(113)后侧设有齿轮(114),齿条(112)均与齿轮(114)啮合,转轴(113)前侧均滑动式设有滑套(115),滑套(115)与底座(1)滑动式连接,滑套(115)前侧设有转柄(116)。

3.按照权利要求2所述的一种血液检测的离心装置,其特征是,还包括有用于进一步稳固离心试管的推动机构(12),推动机构(12)包括有导套(121)、第一滑杆(122)、第三弹簧(123)和套环(124),圆盖(96)内顶部左右两侧均设有导套(121),导套(121)内均滑动式设有第一滑杆(122),第一滑杆(122)与相近的导套(121)之间均连接有第三弹簧(123),左右两个第一滑杆(122)底部之间设有套环(124),套环(124)向下移动与固定板(104)接触。

4.按照权利要求3所述的一种血液检测的离心装置,其特征是,还包括有橡胶块(15),套环(124)内设有橡胶块(15)。
