专利号: 2022104971413
申请人: 北京惠水四方科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

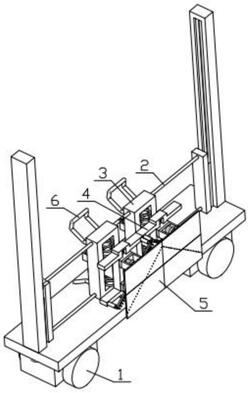

1.一种水泥墙多功能抹平装置,包括移动升降机构(1)、弯折机构(2)、反复机构(3)、调整机构(4)、抹平机构(5)和手持扶手(6),其特征在于:所述的弯折机构(2)与移动升降机构(1)螺纹连接,反复机构(3)与弯折机构(2)螺纹连接,调整机构(4)固定安装在反复机构(3)上,抹平机构(5)滑动安装在调整机构(4)上设置的凹槽内,手持扶手(6)固定安装在反复机构(3)上。

2.根据权利要求1所述的一种水泥墙多功能抹平装置,其特征在于:所述的移动升降机构(1)包括底板一(1‑1)、底板二(1‑2)、移动轮(1‑3)、轨道板(1‑4)、升降螺纹杆(1‑5)、升降用电机(1‑6),底板一(1‑1)的通孔内固定安装有升降用电机(1‑6),升降用电机(1‑6)的输出端固定安装有升降螺纹杆(1‑5),升降螺纹杆(1‑5)旋转安装在轨道板(1‑4)上设置的凹槽内,轨道板(1‑4)固定安装在底板一(1‑1)上,底板一(1‑1)旋转安装在底板二(1‑2)上设置的凹槽内,底板二(1‑2)上安装有移动轮(1‑3),底板一(1‑1)上安装有移动轮(1‑3),底板二(1‑2)的通孔内固定安装有升降用电机(1‑6),底板二(1‑2)上固定安装有轨道板(1‑4)。

3.根据权利要求2所述的一种水泥墙多功能抹平装置,其特征在于:所述的弯折机构(2)包括滑动侧板一(2‑1)、调整用电机(2‑2)、正螺纹杆(2‑3)、反螺纹杆(2‑4)、连接杆一(2‑5)、连接杆二(2‑6)、滑动侧板二(2‑7),滑动侧板一(2‑1)上固定安装有调整用电机(2‑

2),调整用电机(2‑2)的输出端固定安装有正螺纹杆(2‑3),正螺纹杆(2‑3)与反螺纹杆(2‑

4)相铰接,反螺纹杆(2‑4)旋转安装在滑动侧板二(2‑7)上设置的凹槽内,连接杆二(2‑6)固定安装在滑动侧板二(2‑7)上设置的凹槽内,连接杆一(2‑5)与连接杆二(2‑6)相铰接,连接杆一(2‑5)固定安装在滑动侧板一(2‑1)上,滑动侧板一(2‑1)滑动安装在轨道板(1‑4)上设置的凹槽内,滑动侧板二(2‑7)滑动安装在轨道板(1‑4)上设置的凹槽内,滑动侧板二(2‑7)与升降螺纹杆(1‑5)螺纹连接,滑动侧板一(2‑1)与升降螺纹杆(1‑5)螺纹连接。

4.根据权利要求3所述的一种水泥墙多功能抹平装置,其特征在于:所述的反复机构(3)包括滑动架(3‑1)、电机连接架(3‑2)、弹簧(3‑3)、U形架(3‑4)、凸轮(3‑5)、凸轮电机(3‑

6),滑动架(3‑1)与正螺纹杆(2‑3)螺纹连接,滑动架(3‑1)滑动安装在连接杆一(2‑5)上,另一个滑动架(3‑1)与反螺纹杆(2‑4)螺纹连接并且滑动安装在连接杆二(2‑6)上,滑动架(3‑

1)上固定安装有U形架(3‑4),U形架(3‑4)上固定安装有凸轮电机(3‑6),凸轮电机(3‑6)的输出端固定安装有凸轮(3‑5),凸轮(3‑5)与电机连接架(3‑2)相接触,电机连接架(3‑2)滑动安装在滑动架(3‑1)上设置的凹槽内,滑动架(3‑1)上固定安装有弹簧(3‑3),弹簧(3‑3)固定安装在电机连接架(3‑2)上。

5.根据权利要求4所述的一种水泥墙多功能抹平装置,其特征在于:所述的调整机构(4)包括旋转用电机(4‑1)、限位环(4‑2)、旋转架(4‑3)、调间距电机(4‑4)、电动缸(4‑5)、针板(4‑6)、双向螺纹杆(4‑7),旋转用电机(4‑1)固定安装在电机连接架(3‑2)上,电机连接架(3‑2)的凹槽内旋转安装有限位环(4‑2),限位环(4‑2)固定安装在旋转架(4‑3)上,旋转用电机(4‑1)的输出端固定安装有旋转架(4‑3),旋转架(4‑3)的通孔内固定安装有电动缸(4‑

5),电动缸(4‑5)的输出端固定安装有针板(4‑6),旋转架(4‑3)的通孔内固定安装有调间距电机(4‑4),调间距电机(4‑4)的输出端固定安装有双向螺纹杆(4‑7),双向螺纹杆(4‑7)旋转安装在旋转架(4‑3)上设置的凹槽内。

6.根据权利要求5所述的一种水泥墙多功能抹平装置,其特征在于:所述的抹平机构(5)包括T形滑件(5‑1)、连接架(5‑2)、扭动电机(5‑3)、斜齿轮一(5‑4)、斜齿轮二(5‑5)、短杆(5‑6)、连接臂(5‑7)、抹平板(5‑8),T形滑件(5‑1)滑动安装在旋转架(4‑3)上设置的凹槽内,T形滑件(5‑1)与双向螺纹杆(4‑7)螺纹连接,T形滑件(5‑1)滑动安装在旋转架(4‑3)上设置的凹槽内,T形滑件(5‑1)固定安装在连接架(5‑2)上,连接架(5‑2)的凹槽内固定安装有扭动电机(5‑3),扭动电机(5‑3)的输出端固定安装有斜齿轮一(5‑4),斜齿轮一(5‑4)与斜齿轮二(5‑5)相啮合,斜齿轮二(5‑5)旋转安装在连接架(5‑2)上设置的凹槽内,斜齿轮二(5‑5)上固定安装有短杆(5‑6),短杆(5‑6)旋转安装在连接架(5‑2)上设置的凹槽内,短杆(5‑6)上固定安装有连接臂(5‑7),连接臂(5‑7)上固定安装有抹平板(5‑8),针板(4‑6)上设置的针可穿过抹平板(5‑8)上设置的通孔。
