专利号: 2022104960495
申请人: 深圳市中科睿科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

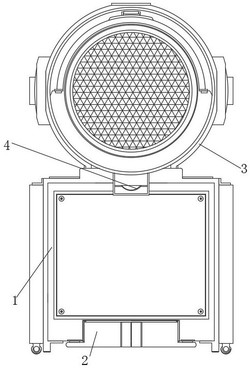

1.可调式智能蓝牙音箱,包括箱体(1),其特征在于:所述箱体(1)内侧两侧的中间位置处固接有横板(6),所述箱体(1)内侧的中间位置处均匀铺设有吸音棉(5),所述横板(6)顶部的中间位置处分别设有扬声器(7)和筒体(8),所述筒体(8)的外侧套设有导音弯管(3);

所述导音弯管(3)的内部分别设有锥形导音环(32)和护罩(33),所述导音弯管(3)的外侧壁对称安装有减震装置(31);

箱体(1)的顶部设有活动调节机构(4),且活动调节机构(4)包括第一齿轮(41)、伺服电机(42)、第一环形导槽(43)、第一外齿环(44)、第二外齿环(45)、安装环(46)、封板(47)、弧形铰接杆(48)、第二齿轮(49)和第二环形导槽(410),所述第一环形导槽(43)固接在箱体(1)内部顶部的边缘处,所述导音弯管(3)与第一环形导槽(43)滑动连接,所述导音弯管(3)外侧的底端设有第一外齿环(44),所述箱体(1)内部一侧的顶部安装有伺服电机(42),所述伺服电机(42)的输出端设有与第一外齿环(44)相互啮合的第一齿轮(41),所述导音弯管(3)内部靠近锥形导音环(32)的外侧安装有第二环形导槽(410),所述第二环形导槽(410)的内侧设有滑动连接的第二外齿环(45),所述伺服电机(42)外侧的端面安装有安装环(46),所述安装环(46)的内侧铰接有五组结构适配的封板(47),所述第二外齿环(45)的内侧铰接有五组弧形铰接杆(48),且弧形铰接杆(48)与五组封板(47)活动连接,所述导音弯管(3)的底部套设有轴杆,且轴杆的外侧分别设有第二齿轮(49)和拨轮,所述第二齿轮(49)与第二外齿环(45)相互啮合。

2.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:所述箱体(1)内部的底部设有散热防护机构(2),且散热防护机构(2)分别包括蜗杆(21)、蜗轮(22)、转杆(23)、安装槽(24)、USB接口(25)、密封挡板(26)和滤网(27),所述安装槽(24)固接在箱体(1)内部的底部,所述安装槽(24)底部的两侧套设有转杆(23),两组所述转杆(23)的外侧设有蜗轮(22),两组所述转杆(23)的底部安装有与安装槽(24)相互适配的密封挡板(26),所述安装槽(24)内部两侧的中间位置处套设有蜗杆(21),所述蜗杆(21)与两组蜗轮(22)啮合适配,所述安装槽(24)内侧的端面安装有USB接口(25),所述安装槽(24)的底部铺设有滤网(27)。

3.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:所述箱体(1)的两侧对称设有方管,且四组方管内部的底部分别设有套筒和弹簧,而套筒的内侧设有与弹簧弹性连接的防滑板,两组所述减震装置(31)和方管呈同一垂直面。

4.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:所述导音弯管(3)的正面一端的底部铺设有半弧形支板,且半弧形支板的两侧设有卡槽,所述护罩(33)的顶部设有半弧形支架,且半弧形支架的两侧设有与卡槽卡合适配的卡扣。

5.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:两组所述减震装置(31)分别由防护槽和减震弹簧以及缓冲块组合而成,所述导音弯管(3)的外壁对称安装有防护槽,且防护槽的内侧铺设有减震弹簧,而减震弹簧的一侧连接有缓冲块。

6.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:所述安装环(46)活动连接的五组封板(47)位于锥形导音环(32)的端口处,所述锥形导音环(32)的端口和五组封板(47)以及护罩(33)呈同一水平面。

7.根据权利要求1所述的可调式智能蓝牙音箱,其特征在于:所述第一环形导槽(43)和第二环形导槽(410)的内侧皆设有两组导块,所述导音弯管(3)与第一环形导槽(43)内侧的两组导块相互连接,所述第二外齿环(45)与第二环形导槽(410)内侧的两组导块相互连接。

8.根据权利要求2所述的可调式智能蓝牙音箱,其特征在于:所述蜗杆(21)的一侧延伸出箱体(1)的外部并设有转把,且转把的外侧设有防滑纹,所述蜗杆(21)分别由转柱和两组相对方向的蜗轮部组合而成,且两组方向不同的蜗轮部与蜗轮(22)相互啮合。

9.根据权利要求2所述的可调式智能蓝牙音箱,其特征在于:所述安装槽(24)底部的中间位置处设有角板,两组所述密封挡板(26)呈L型结构分别与USB接口(25)和角板相互贴合。

10.根据权利要求2所述的可调式智能蓝牙音箱,其特征在于:所述安装槽(24)的顶部设有吸音网,所述安装槽(24)顶部的中间位置处开设有排热口,所述滤网(27)和排热口以及吸音网垂直面相对。
