专利号: 202210491161X
申请人: 徐克俊
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

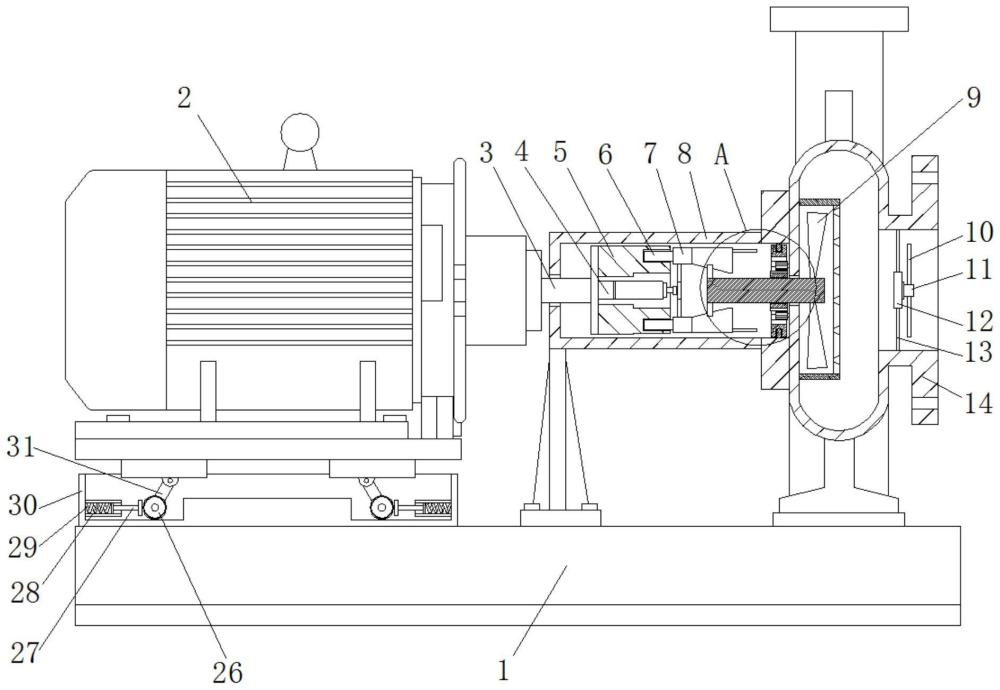

1.一种节能型的泵体,包括底座(1),其特征在于:所述底座(1)顶部的一侧设有连接仓(30),所述连接仓(30)内部的两侧对称设有外套管(28),所述外套管(28)的内部设有弹簧(29),所述弹簧(29)的一侧设有推板(27),所述底座连接仓(30)的顶部设有电机(2),所述电机(2)底部的两侧对称铰接铰接杆(31),所述铰接杆(31)上设有滚轮(26),所述电机(2)的输出端设有转轴A(3),所述底座(1)顶部的另一侧设有抽液仓(14),所述抽液仓(14)的一侧设有外壳(8),所述转轴A(3)的一侧延伸至外壳(8)的内部,所述转轴A(3)的一侧设有安装块(5),所述安装块(5)的内部设有推送组件,所述推送组件由电动推杆(4)、滑杆(6)、连接板A(7)、插杆(19)和推板A(20)组成,所述电动推杆(4)位于安装块(5)的内部,所述电动推杆(4)的输出端设有连接板A(7),所述连接板A(7)的一侧设有滑杆(6),且滑杆(6)位于安装块(5)的内部,所述连接板A(7)的另一侧设有推板A(20),所述推板A(20)的一侧设有插杆(19),所述外壳(8)的一侧设有转轴B(21),所述转轴B(21)外侧的一侧均匀设有多组推板B(22),所述推板B(22)与推板A(20)相互适配,所述外壳(8)的内部设有减速组件,所述转轴B(21)的一侧延伸至抽液仓(14)的内部,所述转轴B(21)外侧的另一侧均匀设有多组螺旋扇叶(9),所述抽液仓(14)内部的顶部和底部对称设有连接杆B(13),两组所述连接杆B(13)之间设有连接盘(12),所述连接盘(12)的一侧设有转杆(11),所述转杆(11)的外侧均匀设有多组打散叶片(10);

所述减速组件由齿轮A(15)、齿环(16)、环形板(17)、插孔(18)、环形槽(23)和齿轮B(24)组成,所述外壳(8)内侧的一侧设有环形板(17),所述环形板(17)的外侧设有齿环(16),所述齿环(16)的一侧均匀设有多组插孔(18),两组所述插孔(18)之间设有导向板(25),所述转轴B(21)的外侧设有齿轮B(24),所述外壳(8)一侧的顶部和底部定轴转动连接有齿轮A(15)。

2.根据权利要求1所述的一种节能型的泵体,其特征在于:所述齿环(16)的外侧设有环形槽(23),所述环形槽(23)与环形板(17)相互适配。

3.根据权利要求1所述的一种节能型的泵体,其特征在于:所述外壳(8)底部的一侧设有支撑架,且支撑架通过锁紧螺栓与底座(1)相连。

4.根据权利要求1所述的一种节能型的泵体,其特征在于:所述连接盘(12)的一侧设有安装槽,且安装槽的内部设有轴承,所述转杆(11)位于轴承的内部。

5.根据权利要求1所述的一种节能型的泵体,其特征在于:所述抽液仓(14)内部的一侧设有防护网仓,且螺旋扇叶(9)位于防护网仓的内部。

6.根据权利要求1所述的一种节能型的泵体,其特征在于:所述安装块(5)一侧的顶部和底部对称设有滑槽,所述滑杆(6)与滑槽相互适配。

7.根据权利要求1所述的一种节能型的泵体,其特征在于:所述外壳(8)的一端设有盖板,且盖板的四角处设备连接螺栓。
