专利号: 2022104740033
申请人: 宋民宇
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

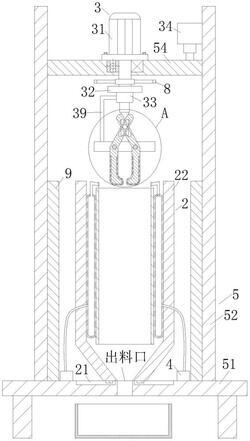

1.一种不锈钢表面拉丝抛光设备,包括拉丝砂纸(1),其特征在于:还包括:拉丝抛光组件(2),所述拉丝抛光组件(2)设置于拉丝砂纸(1)外部,能够带动拉丝砂纸(1)更好的贴合于表面凹凸不平的不锈钢管状工件的外表面;夹持传输组件(3),所述夹持传输组件(3)设置于拉丝抛光组件(2)上方,用于夹持工件并将工件传输进拉丝抛光组件(2)中;气泵(4),所述气泵(4)设置于拉丝抛光组件(2)一侧,用于为拉丝抛光组件(2)提供动力;支撑组件(5),所述支撑组件(5)设置于拉丝抛光组件(2)和夹持传输组件(3)外部,用于为拉丝抛光组件(2)和夹持传输组件(3)提供支撑点;

所述支撑组件(5)包括:底座(51),所述底座(51)设置于拉丝砂纸(1)下方;侧板(52),所述侧板(52)与底座(51)上表面固定连接;一号支撑板(53),所述一号支撑板(53)设置于拉丝砂纸(1)上方且其两端与侧板(52)不接触;二号支撑板(54),所述二号支撑板(54)设置于一号支撑板(53)上方且其两端与侧板(52)滑动连接;

所述夹持传输组件(3)包括:电机(31),所述电机(31)与二号支撑板(54)固定连接;固定块(32),所述固定块(32)上表面与电机(31)转动轴焊接;一号液压伸缩杆(33),所述一号液压伸缩杆(33)设置于一号支撑板(53)和二号支撑板(54)之间,所述一号液压伸缩杆(33)与固定块(32)下表面焊接;二号液压伸缩杆(34),所述二号液压伸缩杆(34)位于电机(31)一侧,所述二号液压伸缩杆(34)的液压缸与侧板(52)固定连接,所述二号液压伸缩杆(34)的伸缩端与二号支撑板(54)上表面焊接;连接杆(35),所述连接杆(35)与一号液压伸缩杆(33)输出端焊接;一号安装杆(36),所述一号安装杆(36)与连接杆(35)侧面焊接;两个夹板(37),两个所述夹板(37)对称设置于一号安装杆(36)两侧,两个所述夹板(37)上半部分均与一号安装杆(36)滑动连接;两个二号安装杆(38),两个所述二号安装杆(38)对称设置于一号支撑板(53)上,两个所述二号安装杆(38)与一号支撑板(53)焊接,两个所述二号安装杆(38)分别与两个夹板(37)中部转动连接;L形连杆(39),所述L形连杆(39)一端与一号液压伸缩杆(33)的液压缸固定连接,所述L形连杆(39)远离一号液压伸缩杆(33)的液压缸一端与一号支撑板(53)固定连接;

所述拉丝抛光组件(2)包括:滑槽(21),所述滑槽(21)开设于底座(51)上表面上,弧形托架(22),所述弧形托架(22)设置于两个夹板(37)下方,所述弧形托架(22)下表面通过滑槽(21)与底座(51)滑动连接,所述弧形托架(22)设为三个或三个以上并呈圆周设置于底座(51)上方形成环形支架(6);气囊(23),所述气囊(23)贴合于弧形托架(22)内侧表面上且与弧形托架(22)内侧表面胶粘连接,所述气囊(23)远离弧形托架(22)一面与拉丝砂纸(1)固定连接;进气孔(24),所述进气孔(24)开设于气囊(23)上;

所述气囊(23)远离弧形托架(22)一面均通过魔术贴与拉丝砂纸(1)固定连接;

所述夹板(37)外表面固定连接有硅胶层(7);

所述弧形托架(22)下半部分设为倾斜状,所述电机(31)转动轴上且位于固定块(32)上方固定连接有风扇(8);

所述弧形托架(22)外侧设置有电磁铁(9),所述电磁铁(9)与侧板(52)固定连接,所述气囊(23)上端设置有排气口(10),所述排气口(10)方向倾斜向下,所述排气口(10)内设置有橡胶塞(11);

所述气囊(23)内填充有冷却液;

所述环形支架(6)通过扎带(12)限位。
