1.一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，包括以下步骤：S1：将乙酰丙酮镉、油酸、十八烯混合并加热至反应温度，然后加入用十八烯溶解的Pb4S3Br2纳米晶体，继续反应；

S2：将步骤S1中反应后的溶液冷却至室温，用正己烷和乙醇进行洗涤离心，干燥后得到Pb4S3Br2@CdS核壳结构纳米异质结催化剂。

2.如权利要求1所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S1中乙酰丙酮镉为0.2～0.5mol、油酸为3～5mL、十八烯为5～10mL。

3.如权利要求1所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S1中反应温度为130～170℃。

4.如权利要求1所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S2中加入用十八烯溶解的Pb4S3Br2纳米晶体，继续反应的反应时间为10～

30min。

5.如权利要求1所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S2中Pb4S3Br2纳米晶体的制备步骤如下：S21：将PbBr2、Pb(SCN)2用十八烯和油胺、油酸溶解并加热，反应；

S22：待步骤S21中的反应停止，将反应后的溶液冷却至室温，取出；

S23：将步骤S22中的产物先后采用正己烷和乙醇进行洗涤，干燥后得到Pb4S3Br2纳米晶体。

6.如权利要求5所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S21中的反应温度为150～190℃。

7.如权利要求5所述的一种Pb4S3Br2@CdS核壳结构纳米异质结催化剂的制备方法，其特征在于，所述步骤S22中的反应时间为10～15min。

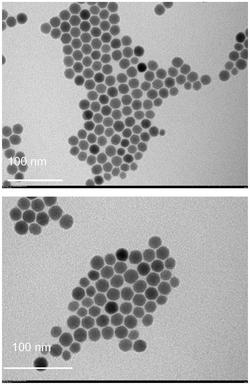

8.一种采用如权利要求1～7任一项所述的制备方法制得的Pb4S3Br2@CdS核壳结构纳米异质结催化剂。

9.一种如权利要求8所述的Pb4S3Br2@CdS核壳结构纳米异质结催化剂在二氧化碳还原中的应用。
