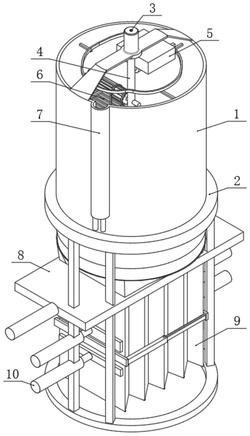

1.一种用于处理餐饮废水的除油除渣设备，其特征在于，包括储存筒(1)和固定安装在所述储存筒(1)上的支撑架(2)，所述储存筒(1)的底部固定连接有闸板机构(8)，所述闸板机构(8)的底部密封连接有橡胶储存箱(12)，所述橡胶储存箱(12)外部套有折叠箱(9)，所述折叠箱(9)的两侧均设置有挤压缸(10)，所述挤压缸(10)与所述支撑架(2)固定连接；所述储存筒(1)的顶部通过支架同轴固定安装有驱动电机(3)，所述驱动电机(3)的输出端上同轴固定连接有驱动轴(4)，所述驱动轴(4)的底端转动连接有固定架，所述固定架的端部与所述储存筒(1)的侧壁固定连接，所述固定架的顶部安装有齿盘(608)；所述驱动轴(4)的侧壁上安装有捕捞过滤机构(6)，所述捕捞过滤机构(6)的动力输入端与所述齿盘(608)驱动连接，所述驱动轴(4)的上部侧壁上固定安装有加药机构(5)，所述驱动轴(4)内开设有孔道，所述加药机构(5)的出口端与所述孔道流体导通，所述孔道的出口端穿出所述驱动轴(4)的下部侧壁；所述储存筒(1)内垂直安装有排水排油机构(7)，所述排水排油机构(7)的出口端穿出所述储存筒(1)；

所述捕捞过滤机构(6)包括第一带轮(603)、第二带轮(604)、驱动带(605)和定位组件(614)，所述驱动轴(4)的上部侧壁沿其径向固定连接有固定轴(601)，所述驱动轴(4)的下部侧壁沿其径向固定连接有定位组件(614)，所示定位组件(614)内转动连接有转轴(602)，所述第一带轮(603)转动连接在所述固定轴(601)的第一端上，所述第二带轮(604)固定连接在所述转轴(602)的第一端上，所述驱动带(605)传动连接在所述第一带轮(603)和所述第二带轮(604)上，所述驱动带(605)的内侧沿其长度方向等间距固定连接有两个以上捕捞杆(606)，所述第一带轮(603)和所述第二带轮(604)的表面上均沿其轴向开设有凹槽，所述捕捞杆(606)卡入所述凹槽内，所述捕捞杆(606)的长度大于所述第一带轮(603)的长度；所述转轴(602)的第二端上同轴固定连接有驱动齿轮(607)，所述驱动齿轮(607)与所述齿盘(608)啮合；所述第二带轮(604)的一侧设置有刮板(609)，所述刮板(609)贴合在所述捕捞杆(606)的侧壁上，所述刮板(609)通过连接杆与所述驱动轴(4)的侧壁固定连接；所述孔道的出口端上流体导通有排液管(610)，所述排液管(610)的出液端上流体导通有第一支管(611)和第二支管(612)，所述第一支管(611)的出口端朝向所述驱动齿轮(607)和所述齿盘(608)啮合处设置，所述刮板(609)的侧壁上开设有冲刷孔(613)，所述第二支管(612)与所述冲刷孔(613)的进口端流体导通，所述冲刷孔(613)的出口端朝向所述储存筒(1)的底部设置；

所述定位组件(614)包括外套筒(615)，所述外套筒(615)贯穿所述驱动轴(4)并与所述驱动轴(4)固定连接，所述转轴(602)转动连接在所述外套筒(615)内，所述转轴(602)的表面上沿其周向均匀固定连接有两个以上定位锥块(616)，所述外套筒(615)的内壁上沿其径向开设有安装槽(617)，所述安装槽内滑动配合有顶杆(619)，所述顶杆(619)的端部上转动连接有滚轮(620)，所述滚轮(620)抵顶在所述定位锥块(616)的表面上，所述安装槽(617)与所述顶杆(619)之间安装有第一弹簧(618)；

所述齿盘(608)的中部设置有平面部(621)，所述储存筒(1)的内侧壁上沿其径向固定连接有刀板(11)，所述刀板(11)与所述平面部(621)的位置相互对应，所述刀板(11)位于相邻两个所述捕捞杆(606)之间；

所述加药机构(5)包括外筒(501)、活塞(502)、活塞杆(503)和径向驱动导轨(511)，所述活塞(502)滑动密封配合在所述外筒(501)内，所述活塞杆(503)的第一端与所述活塞(502)的侧壁固定连接，所述外筒(501)的第一端上通过管路与所述孔道流体导通，所述管路上安装有出液单向阀，所述外筒(501)的第二端上同轴固定连接有控制筒(504)，所述活塞杆(503)的中部上方安装有第一控制阀(505)，所述活塞杆(503)的中部下方安装有第二控制阀(506)，所述第一控制阀(505)的进口端通过软管(513)流体导通有储药箱(509)，所述储药箱(509)固定安装在所述驱动轴(4)上，所述第一控制阀(505)的进口端与外界大气连通，所述活塞杆(503)内开设有进气通道和进液通道，所述进气通道的一端与所述第二控制阀(506)的出口端流体导通，所述进气通道的另一端穿出所述活塞(502)的侧壁，所述进液通道的一端与所述第一控制阀(505)的出口端流体导通，所述进液通道的另一端穿出所述活塞(502)的侧壁，所述控制筒(504)的内顶壁上方沿其轴向固定连接有第一驱动齿板(507)，所述控制筒(504)的内底壁上沿其轴向固定连接有第二驱动齿板(508)，所述第一控制阀(505)的控制端与所述第一驱动齿板(507)驱动连接，所述第二控制阀(506)的控制端与所述第二驱动齿板(508)驱动连接，所述径向驱动导轨(511)通过支架与所述储存筒(1)固定连接，所述活塞杆(503)的第二端侧壁上固定连接有两个限位柱(510)，两个限位柱(510)上均转动连接有滚轴，所述径向驱动导轨(511)位于两个所述限位柱(510)之间，两个所述滚轴分别抵顶在所述径向驱动导轨(511)的两侧壁面上。

2.根据权利要求1所述的一种用于处理餐饮废水的除油除渣设备，其特征在于，所述第一控制阀(505)和所述第二控制阀(506)的结构相同，所第一控制阀(505)包括阀体(512)、拉杆(516)、驱动板(515)和弧形孔(514)，所述阀体(512)固定在所述活塞杆(503)上，所述驱动板(515)的侧壁底端通过销轴与所述阀体(512)的侧壁铰接，所述驱动板(515)的侧壁中部开设有弧形孔(514)，所述弧形孔(514)与所述销轴同轴，所述阀体(512)的一侧设置有阀杆，所述阀杆上连接有所述拉杆(516)，所述拉杆(516)的端部上垂直固定连接有限位轴(517)，所述限位轴(517)插入所述弧形孔(514)内；所述第一控制阀(505)的驱动板(515)的顶端插入所述第一驱动齿板(507)的齿牙之间，所述第二控制阀(506)的驱动板(515)的顶端插入所述第二驱动齿板(508)的齿牙之间；所述第一驱动齿板(507)的齿牙密度大于所述第二驱动齿板(508)的齿牙密度。

3.根据权利要求1所述的一种用于处理餐饮废水的除油除渣设备，其特征在于，所述闸板机构(8)包括外壳(801)、液压缸(802)、隔板(803)和滑动板(804)，所述外壳(801)的顶部与所述储存筒(1)的底端固定连接，所述外壳(801)的中部开设有与所述储存筒(1)连通的通孔，所述外壳(801)两侧内均滑动密封配合有隔板(803)，所述滑动板(804)滑动配合在所述隔板(803)上，所述隔板(803)的顶部上开设有滑槽(807)，所述滑动板(804)的底部上固定连接有滑块，所述滑块滑动配合在所述滑槽(807)内，所述滑动板(804)的表面上开设有过滤孔，所述过滤孔内安装有过滤网(805)，所述滑动板(804)靠近所述外壳(801)中心的一端突出所述隔板(803)靠近所述外壳(801)中心的一端，所述滑动板(804)远离所述外壳(801)中心的一端上固定连接有第二弹簧(806)，所述第二弹簧(806)的另一端与所述隔板(803)的顶部固定连接，所述外壳(801)的两端均固定连接有所述液压缸(802)，所述液压缸(802)的活动端插入所述外壳(801)内并与所述隔板(803)固定连接。

4.根据权利要求3所述的一种用于处理餐饮废水的除油除渣设备，其特征在于，所述外壳(801)的底部上开设有凹槽，所述橡胶储存箱(12)的顶部边沿向外延伸，所述橡胶储存箱(12)边沿贴合在所述凹槽内，所述橡胶储存箱(12)边沿下部设置有压紧框(13)，所述压紧框(13)通过螺栓与所述外壳(801)的底部固定连接并压紧所述橡胶储存箱(12)的顶部边沿。

5.根据权利要求1所述的一种用于处理餐饮废水的除油除渣设备，其特征在于，所述折叠箱(9)包括两个挤压板(910)和框架(902)，两个所述挤压板(910)之间设置有两个以上的所述框架(902)，所述框架(902)与框架(902)之间通过软质连接杆(904)相连，所述挤压板(910)和所述框架(902)之间也通过软质连接杆(904)相连；所述橡胶储存箱(12)放入两个挤压板(910)之间并位于所述框架(902)内；所述挤压缸(10)的伸缩端上固定连接有压板(14)，所述压板(14)压紧在所述挤压板(910)上；一个所述挤压板(910)的两侧均固定连接有防松机构(15)，所述防松机构(15)的另一端与另一个所述挤压板(910)的侧壁固定连接，所述防松机构(15)包括矩形筒(151)、棘齿条(152)、卡杆(153)和弹片(154)，所述矩形筒(151)的一端与一个所述挤压板(910)固定连接，所述棘齿条(152)的端部插入所述矩形筒(151)的另一端内，所述棘齿条(152)的另一端与另一个所述挤压板(910)固定连接，所述矩形筒(151)的顶部开设有圆孔，所述卡杆(153)插入圆孔内并卡在所述棘齿条(152)的齿牙上，所述弹片(154)的一端与所述矩形筒(151)的表面固定连接，所述弹片(154)的另一端压紧在所述卡杆(153)的侧壁上。

6.根据权利要求5所述的一种用于处理餐饮废水的除油除渣设备，其特征在于，所述排水排油机构(7)包括底筒(701)、中筒(702)、上筒(703)和滑杆(706)，所述中筒(702)的顶部滑动套在所述中筒(702)的表面上，所述上筒(703)的底部滑动套在所述中筒(702)的顶端上，所述中筒(702)的侧壁上与所述上筒(703)的连接处开设有进油口(709)，所述底筒(701)的侧壁上与所述中筒(702)的连接处开设有进水口(710)，所述中筒(702)的内侧壁底端上和所述上筒(703)的内侧壁底端上均固定连接有限位块，所述中筒(702)内侧壁的限位块插入所述进水口(710)内，所述上筒(703)内侧壁的限位块插入所述进油口(709)内，所述中筒(702)内位于所述进油口(709)下方密封配合有集油漏斗(707)，所述底筒(701)的内侧壁上密封贴合有环形槽，所述环形槽与所述进水口(710)连通，所述环形槽的底部流体导通有排水管(708)，所述中筒(702)的表面上可调安装有第一浮板(704)，所述上筒(703)的表面上可调安装有第二浮板(705)，所述滑杆(706)的底端依次穿过上筒(703)、集油漏斗(707)和底筒(701)并与储存筒(1)的侧壁底部固定连接，所述第一浮板(704)漂浮在水面上，所述第二浮板(705)漂浮在油面上，所述集油漏斗(707)的底端上安装有密封板，所述滑杆(706)穿过所述密封板并与密封板滑动密封配合。
