专利号: 2022104212051
申请人: 湖南理工职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

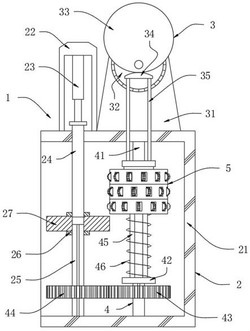

1.一种齿轮加工用齿轮沟槽定位切削装置,其特征在于:包括齿轮加工装置(1),所述齿轮加工装置(1)包括有放料机构(2)、控制机构(3)、同步机构(4)、加工机构(5)、传动机构(6)、连接机构(7)、驱动机构(8)和移动机构(9);所述放料机构(2)的顶端安装有所述控制机构(3),所述放料机构(2)的内侧安装有所述同步机构(4),所述同步机构(4)的一端滑动安装有所述加工机构(5),所述加工机构(5)的内侧安装有所述传动机构(6),所述传动机构(6)的一端安装有所述连接机构(7),所述连接机构(7)的一端安装有所述移动机构(9),所述加工机构(5)的一端安装有所述驱动机构(8)。

2.根据权利要求1所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述放料机构(2)包括有保持外壳(21)、安装支架(22)、电动伸缩杆(23)、伸缩轴(24)、第一转动轴(25)、限位圈(26)和待加工齿轮(27),所述保持外壳(21)的顶端外侧固定连接有所述安装支架(22),所述安装支架(22)的顶端内侧固定连接有所述电动伸缩杆(23),所述电动伸缩杆(23)的伸缩主轴末端固定连接有所述伸缩轴(24),所述保持外壳(21)的所述伸缩轴(24)延长线位置处转动连接有所述第一转动轴(25),所述伸缩轴(24)和所述第一转动轴(25)相邻的一端外侧均固定连接有所述限位圈(26),所述待加工齿轮(27)均套设在所述第一转动轴(25)和所述伸缩轴(24)的一端外侧并通过所述限位圈(26)夹持。

3.根据权利要求2所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述控制机构(3)包括有电机支架(31)、第一驱动电机(32)、偏心转轮(33)、接触块(34)和传动杆(35),所述电机支架(31)固定在所述保持外壳(21)的顶端外侧,所述电机支架(31)的一端安装有所述第一驱动电机(32),所述第一驱动电机(32)的主轴末端固定连接有所述偏心转轮(33),所述偏心转轮(33)的一端下侧接触连接有所述接触块(34),所述接触块(34)的底端外侧固定连接有所述传动杆(35),所述传动杆(35)的一端外端面滑动连接在所述保持外壳(21)的顶端内侧。

4.根据权利要求3所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述同步机构(4)包括有第二转动轴(41)、安装板(42)、第一齿轮(43)、第二齿轮(44)、双杆(45)和第一压缩弹簧(46),两个所述第二转动轴(41)分别转动连接在所述保持外壳(21)的上下两端内侧,所述第二转动轴(41)的另一端固定连接有所述安装板(42),位于上侧的所述安装板(42)的一端内侧与所述传动杆(35)的一端外侧滑动连接,位于下侧的所述第二转动轴(41)的一端外端面固定连接有所述第一齿轮(43),所述第一齿轮(43)的一端啮合连接有所述第二齿轮(44),所述第二齿轮(44)的一端内侧中央位置处固定连接在所述第一转动轴(25)的底端外侧,两个所述安装板(42)之间固定连接有所述双杆(45),位于下侧的所述安装板(42)的顶端外侧固定连接有所述第一压缩弹簧(46)。

5.根据权利要求4所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:多个所述加工机构(5)叠加固定,所述加工机构(5)包括有加工外壳(51)、滑动板(52)、第一支架(53)、短轴(54)、切割轮(55)和切割刀头(56),最上侧的所述加工外壳(51)的顶端外侧与所述传动杆(35)的底端外侧固定连接,所述加工外壳(51)的一端内侧滑动连接在所述双杆(45)的一端外侧,最下侧的所述加工外壳(51)的底端外侧与所述第一压缩弹簧(46)的顶端外侧固定连接,所述加工外壳(51)的一端内侧滑动连接有所述滑动板(52),所述滑动板(52)的另一端固定连接有所述第一支架(53),所述第一支架(53)的一端内侧转动连接有所述短轴(54),所述短轴(54)的一端固定连接有所述切割轮(55),所述切割轮(55)的一端外侧设置有所述切割刀头(56)。

6.根据权利要求5所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述传动机构(6)包括有第一转动杆(61)、万向节(62)、第二转动杆(63)、第三转动杆(64)、第四转动杆(65)、第二支架(66)、小斜齿轮(67)和大斜齿轮(68),所述第一转动杆(61)的两端通过所述万向节(62)分别安装有所述第二转动杆(63)和所述第三转动杆(64),所述第三转动杆(64)的底端通过万向节(62)安装有所述第四转动杆(65),所述第一转动杆(61)、所述第二转动杆(63)和所述第四转动杆(65)的一端外端面均转动连接有所述第二支架(66),所述第二支架(66)的另一端均与所述第一支架(53)的一端外侧固定连接,所述第二转动杆(63)的顶端外侧固定连接有所述小斜齿轮(67),所述小斜齿轮(67)的一端啮合连接有所述大斜齿轮(68),所述大斜齿轮(68)的一端外侧中央位置处与所述短轴(54)的一端固定连接。

7.根据权利要求6所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述连接机构(7)包括有滑动套管(71)、滑动槽(72)、第一滑动杆(73)和空心杆(74),所述滑动套管(71)的顶端内壁面固定连接在所述第四转动杆(65)的底端外端面,所述滑动套管(71)的一端开设有所述滑动槽(72),所述滑动套管(71)的所述滑动槽(72)内侧滑动连接有所述第一滑动杆(73),所述第一滑动杆(73)的一端固定连接有所述空心杆(74),所述空心杆(74)的一端外端面滑动连接在所述滑动套管(71)的内壁面,所述空心杆(74)的一端通过所述第二支架(66)安装在所述加工外壳(51)的一端内侧。

8.根据权利要求7所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述驱动机构(8)包括有第二驱动电机(81)、小齿轮(82)、内齿圈(83)、环形件(84)、斜齿圈(85)和从动斜齿轮(86),所述第二驱动电机(81)固定连接在所述加工外壳(51)的一端内侧,所述第二驱动电机(81)的主轴末端固定连接有所述小齿轮(82),所述小齿轮(82)的一端外侧啮合连接有所述内齿圈(83),所述内齿圈(83)固定连接在所述环形件(84)的一端外侧,所述环形件(84)通过平面轴承(99)转动连接在所述加工外壳(51)的一端内侧,所述环形件(84)靠近外圆的平面处固定连接有所述斜齿圈(85),所述斜齿圈(85)的一端啮合连接有所述从动斜齿轮(86),所述从动斜齿轮(86)的一端固定连接在所述空心杆(74)的末端外侧。

9.根据权利要求8所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述移动机构(9)包括有第三驱动电机(91)、收卷轮(92)、钢丝绳(93)、转动部(94)、双面斜块(95)、滑动条(96)、第二滑动杆(97)、摩擦头(971)、弹簧座(98)和第二压缩弹簧(981),所述第三驱动电机(91)固定安装在所述加工外壳(51)的一端内侧,所述第三驱动电机(91)的主轴末端固定连接有所述收卷轮(92),所述收卷轮(92)的一端缠绕固定有钢丝绳(93),所述钢丝绳(93)的另一端固定连接有所述转动部(94),所述转动部(94)的另一端固定连接有所述双面斜块(95),所述双面斜块(95)的两端外侧固定连接有所述滑动条(96),所述滑动条(96)的一端滑动连接在所述空心杆(74)的一端内侧,所述双面斜块(95)的两端斜面处接触连接有所述第二滑动杆(97),所述第二滑动杆(97)的一端外端面滑动连接在所述空心杆(74)的一端内侧,所述第二滑动杆(97)的另一端固定连接有所述摩擦头(971),所述第二滑动杆(97)的一端外端面固定连接有所述弹簧座(98),所述弹簧座(98)和所述空心杆(74)的内壁面之间固定连接有所述第二压缩弹簧(981)。

10.根据权利要求9所述的齿轮加工用齿轮沟槽定位切削装置,其特征在于:所述移动机构(9)还包括有轴承(99)、驱动齿轮(991)、从动齿轮(992)、螺纹杆(993)和内螺纹支架(994),所述空心杆(74)的一端外侧固定连接有所述轴承(99),所述轴承(99)的一端外端面固定连接有所述驱动齿轮(991),所述驱动齿轮(991)的一端内侧可与所述摩擦头(971)的一端外侧接触,所述驱动齿轮(991)的一端啮合连接有所述从动齿轮(992),所述从动齿轮(992)的一端内侧固定连接有所述螺纹杆(993),所述螺纹杆(993)的一端转动连接在所述加工外壳(51)的一端内侧,所述螺纹杆(993)的一端螺纹连接有所述内螺纹支架(994),所述内螺纹支架(994)的一端安装在所述第一支架(53)的一端外侧。
