专利号: 2022104102954
申请人: 夏梦
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

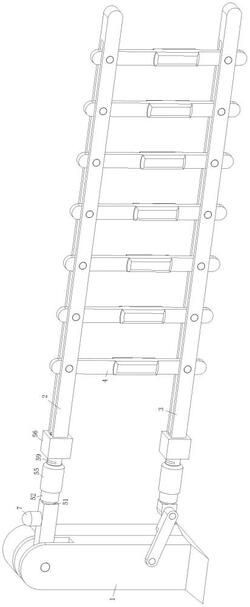

1.一种小区用安防门禁设备,包括电动升降栅栏,所述电动升降栅栏包括基座(1)、主横杆(2)、副横杆(3)与连杆(4),所述基座(1)内安装有动力系统,所述连杆(4)数量大于一,所述主横杆(2)与副横杆(3)的一端铰接于基座(1)上,且主横杆(2)与副横杆(3)通过连杆(4)铰接,其特征在于:所述主横杆(2)与副横杆(3)靠近基座(1)的一侧设置有紧急避险装置(5),用于改变栅栏整体的打开方向;所述主横杆(2)与副横杆(3)均分为两段,通过紧急避险装置(5)连接,在紧急避险装置(5)的作用下,当栅栏本体受到推力达到一定的力度并使栅栏相对原本的位置产生一定角度的偏移时,电极片(511)与电极棒(562)接触,从而使位于主杆(51)内的电路接通,从而启动电磁铁(53),并吸引定位套(52),此时主横杆(2)与副横杆(3)的铰接点暴露,当紧急救险车辆通过时,推力使栅栏整体横向打开;所述主横杆(2)与副横杆(3)靠近基座(1)的一段远离基座(1)的一端设置为铰接头(6),并与紧急避险装置(5)铰接;所述铰接头(6)处的铰接杆(61)呈竖直设置;所述紧急避险装置(5)包括主杆(51),所述主杆(51)左端与铰接头(6)铰接;所述主杆(51)外滑动连接有定位套(52),所述主杆(51)中部固接有环形电磁铁(53),所述电磁铁(53)与定位套(52)外径相同,所述定位套(52)与电磁铁(53)通过小弹簧(54)弹性连接,所述小弹簧(54)数量大于一,所述小弹簧(54)呈圆形等距分布;所述主杆(51)中部设置有滑动套(55),所述滑动套(55)用于对定位套(52)进行限位;所述小弹簧(54)在自然状态下使定位套(52)完全包裹铰接头(6);所述主横杆(2)远离基座(1)的一段靠近基座(1)的一端安装有弹簧盒(56),所述弹簧盒(56)靠近基座(1)的一侧开设有圆柱形凹槽(561),所述主杆(51)通过大弹簧(57)与凹槽(561)底面弹性连接;所述凹槽(561)内壁前后两侧设置有电极棒(562),所述主杆(51)远离基座(1)的一端表面嵌入有电极片(511),所述电极片(511)与电极棒(562)在弹簧弯曲时能够接触。

2.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述定位套(52)使用球墨铸铁制成,并在内外表面喷涂防锈漆。

3.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述主杆(51)内嵌入有电池(58),所述电池(58)一端与电磁铁(53)连接,另一端与一侧的电极片(511)连接,另一侧的所述电极片(511)与电磁铁(53)连接;所述弹簧盒(56)内壁上的电极棒(562)通过内嵌于弹簧盒(56)的电路并联。

4.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述大弹簧(57)的弹性系数需满足,当栅栏仅受重力作用正常升降时能够支撑主横杆(2)与副横杆(3)正常升降,且产生的振动导致的水平方向的摆动不足以使主杆(51)上的电极与弹簧盒(56)内的电极棒(562)接触。

5.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述主杆(51)暴露在空气中的部分上表面嵌入有半环形的太阳能电池板(59),所述太阳能电池板(59)与电池(58)串联。

6.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述主横杆(2)、副横杆(3)、连杆(4)与主杆(51)均采用碳纤维材料制成并进行表面绝缘涂料喷涂。

7.根据权利要求1所述的一种小区用安防门禁设备,其特征在于:所述主横杆(2)靠近基座(1)的一段上表面固接有声光报警器(7),与电池(58)串联。
