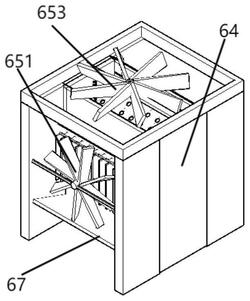

1.风冷散热式臭氧消毒机,包括:外壳(2)、臭氧生成及散热装置(6)、电源及控制器(7)、贯流风机(8)和电机(9),所述外壳(2)的顶端设置有进风挡板(3),外壳(2)的底端前部设置有出风挡板(4),外壳(2)的内部一侧设置有电机(9),电机(9)的右侧设置有与电机连接的贯流风机(8),贯流风机(8)远离电机(9)的一侧设置有臭氧生成及散热装置(6),电源及控制器(7)设置在臭氧生成及散热装置(6)旁侧靠近出风挡板(4)前端处,其特征在于:所述臭氧生成及散热装置(6)包括DBD反应器(61)、进气装置(62),所述进气装置(62)的上方设置有引流风扇(653),进气装置(62)的下方设置有DBD反应器(61),所述进气装置(62)包括长方体板(621)、伸缩杆(622)、带孔挡板(623)和挡板固定块(624),所述引流风扇(653)的下方对称设置有带孔挡板(623),两侧带孔挡板(623)之间通过铰链连接,两侧带孔挡板(623)相远离的一侧均固定有长方体板(621),且带孔挡板(623)与长方体板(621)之间通过铰链连接,两侧带孔挡板(623)相交的位置通过伸缩杆(622)连接到引流风扇(653)的支撑架上,所述DBD反应器(61)的外部两侧均设置有散热翅片二(682),且DBD反应器(61)和散热翅片二(682)内侧面之间形成空腔,散热翅片二(682)远离DBD反应器(61)的一侧设置有散热翅片一(681),所述散热翅片一(681)的顶端设置有引流筒(662),引流筒(662)为空心圆台结构上口大下口小,引流筒(662)的顶端设置有引流通道(661),且引流通道(661)为由上到下逐渐狭窄的风道,所述散热翅片一(681)远离DBD反应器(61)的一侧分别设置有散热风扇一(651)和散热风扇二(652),散热风扇一(651)的体积小于散热风扇二(652)的体积且散热风扇一(651)和散热风扇二(652)的顶端处在同一水平线上,所述散热风扇一(651)和散热风扇二(652)的下方设置有排气挡板(67)。
2.根据权利要求1所述的风冷散热式臭氧消毒机,其特征在于:所述排气挡板(67)为斜坡状,且排气挡板(67)靠近散热风扇一(651)下方的水平高度大于另一端的水平高度。
3.根据权利要求1所述的风冷散热式臭氧消毒机,其特征在于:所述长方体板(621)远离带孔挡板(623)的一侧通过挡板固定块(624)与进气支撑板(63)固定连接。
4.根据权利要求1所述的风冷散热式臭氧消毒机,其特征在于:所述引流筒(662)的顶端和底端分别设置有固定支架一(663)和固定支架二(664),且固定支架一(663)和固定支架二(664)的表面开设有与引流筒(662)相适配的通孔。
5.根据权利要求1所述的风冷散热式臭氧消毒机,其特征在于:所述进气装置(62)和DBD反应器(61)的外侧设置有支架挡板(64),且支架挡板(64)的顶部和靠近贯流风机(8)的一侧设置有开口。
6.根据权利要求1所述的风冷散热式臭氧消毒机,其特征在于:所述外壳(2)的内部顶端两侧边对称设置有外壳支撑架(5)。
