专利号: 2022104029840
申请人: 鲁磊
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

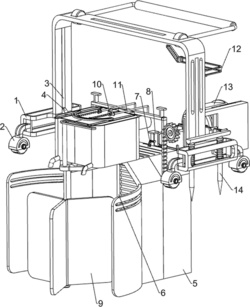

1.一种新农村沟渠用水流净化设备,其特征在于,包括有:安装架(1)和轮子(2),所述安装架(1)底部两侧均安装有轮子(2);

移动架(4),所述安装架(1)的一侧开有一字孔(3),所述一字孔(3)内滑动式设有移动架(4);

安装框(5),所述移动架(4)上连接有安装框(5);

过滤网板(6),所述安装框(5)内设有过滤网板(6);

第一滑套(7),所述安装框(5)顶部一侧连接有第一滑套(7);

T型杆(8),所述第一滑套(7)内滑动式设有T型杆(8),所述T型杆(8)穿过安装框(5),所述T型杆(8)和所述过滤网板(6)接触;

缓冲组件(9),所述安装框(5)的一侧安装有缓冲组件(9);

下料组件(10),所述安装框(5)顶部安装有下料组件(10);

缓冲组件(9)包括有:

弧形板(91),所述安装框(5)的一侧连接有两个弧形板(91);

固定架(92),所述安装框(5)的一侧上部连接有固定架(92);

竖杆(93),所述固定架(92)上转动式连接有竖杆(93);

扇叶(94),所述竖杆(93)的下端连接有扇叶(94);

下料组件(10)包括有:

直杆(101),所述竖杆(93)的上端连接有直杆(101);

推板(102),所述直杆(101)上部连接有推板(102);

储料框(103),所述安装框(5)顶部远离所述第一滑套(7)的一侧连接有储料框(103);

出料管(104),所述储料框(103)的一侧连接有至少两根出料管(104);

滑动块(107),所述储料框(103)顶部两侧均滑动式设有滑动块(107);

长板(108),所述滑动块(107)顶部两侧均连接有长板(108);

移动杆(109),所述滑动块(107)底部均连接有移动杆(109);

导杆(106),所述移动杆(109)底端均转动式连接有导杆(106);

堵塞杆(105),所述导杆(106)上均连接有堵塞杆(105),所述堵塞杆(105)位于所述出料管(104)内;

滑动杆(1010),所述储料框(103)顶部两侧均滑动式设有滑动杆(1010);

弧形杆(1011),所述滑动杆(1010)之间连接有弧形杆(1011),所述滑动块(107)和所述弧形杆(1011)固定连接;

第一弹簧(1012),所述滑动杆(1010)上均设置有第一弹簧(1012),所述第一弹簧(1012)的两端分别与所述储料框(103)和所述滑动杆(1010)连接。

2.如权利要求1所述的一种新农村沟渠用水流净化设备,其特征在于,还包括有加压组件(11),加压组件(11)包括有:圆筒(111),所述储料框(103)上远离所述弧形板(91)的一侧连接有至少两个圆筒(111);

导套(112),所述圆筒(111)内部均连接有导套(112);

活塞杆(113),所述导套(112)内均滑动式设有活塞杆(113);

第二弹簧(114),所述活塞杆(113)上均设置有第二弹簧(114),所述第二弹簧(114)的两端分别与所述导套(112)和所述活塞杆(113)连接;

储料箱(115),所述圆筒(111)之间连接有储料箱(115)。

3.如权利要求2所述的一种新农村沟渠用水流净化设备,其特征在于,还包括有接触组件(12),接触组件(12)包括有:减速电机(121),所述安装架(1)上安装有减速电机(121);

U型架(124),所述安装框(5)内部两侧均开有异形槽(123),所述异形槽(123)之间滑动式设有U型架(124),所述U型架(124)穿过安装框(5);

齿轮(122),所述减速电机(121)的输出轴上连接有齿轮(122),所述U型架(124)上均匀间隔的开有凹槽(125),所述凹槽(125)和所述齿轮(122)配合。

4.如权利要求3所述的一种新农村沟渠用水流净化设备,其特征在于,还包括有驱动组件(13),驱动组件(13)包括有:接触架(131),所述安装架(1)的一侧上部连接有接触架(131);

第二滑套(132),所述安装框(5)顶部靠近所述第一滑套(7)的一侧连接有第二滑套(132);

异形杆(133),所述第二滑套(132)内滑动式设有异形杆(133),所述异形杆(133)和所述接触架(131)配合;

第三弹簧(134),所述异形杆(133)上设置有第三弹簧(134),所述第三弹簧(134)的两端分别与所述第二滑套(132)和所述异形杆(133)连接。

5.如权利要求4所述的一种新农村沟渠用水流净化设备,其特征在于,还包括有固定组件(14),固定组件(14)包括有:Y型板(141),所述减速电机(121)的输出轴上连接有Y型板(141);

第三滑套(142),所述安装架(1)上靠近所述减速电机(121)的一侧连接有至少两个第三滑套(142);

插杆(143),所述第三滑套(142)内均滑动式设有插杆(143);

第四弹簧(144),所述插杆(143)上均设置有第四弹簧(144),所述第四弹簧(144)的两端分别与所述第三滑套(142)和所述插杆(143)连接;

横杆(145),所述插杆(143)之间连接有横杆(145);

伸缩杆(146),所述横杆(145)上转动式连接有伸缩杆(146);

转筒(147),所述伸缩杆(146)上连接有转筒(147),所述转筒(147)和所述安装架(1)转动式连接;

T型板(148),所述转筒(147)上连接有T型板(148)。

6.如权利要求5所述的一种新农村沟渠用水流净化设备,其特征在于,所述插杆(143)是尖的,方便插到土壤中。
