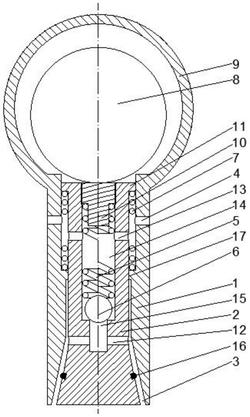

1.一种用于液储系统的自封闭式泄压阀，其特征在于：包括阀体、阀芯和动力组件，所述阀体套设于阀芯，且在阀体和阀芯之间形成进气口，所述阀体上具有出气口，所述阀芯上具有将进气口和出气口连通的泄压通道；所述泄压通道内设有通过动力件Ⅰ将泄压通道封堵或打开的阀针，泄压通道封堵时所述动力件Ⅰ具有将阀针密封于泄压通道的支撑力，泄压通道打开时所述动力件Ⅰ具有将阀针复位于泄压通道的回复力；所述动力组件包括通过动力件Ⅱ设置于阀体和/或阀芯上的驱动件，所述驱动件用于调节阀芯和阀体的位置关系，以使得调节进气口的闭合或打开，进气口打开时所述动力件Ⅱ具有使进气口闭合的预紧力，进气口由打开状态调整至闭合状态的过程中，所述动力件Ⅱ的预紧力作为使进气口闭合的初始动力，进气口闭合时所述动力件Ⅱ具有使进气口打开的预张力，所述动力件Ⅱ的预张力作为使进气口打开的初始动力。

2.根据权利要求1所述的用于液储系统的自封闭式泄压阀，其特征在于：进气口打开时所述驱动件具有克服动力件Ⅱ预紧力使进气口打开的驱动力Ⅰ，进气口闭合时所述驱动件具有克服动力件Ⅱ预张力使进气口闭合的驱动力Ⅱ；所述驱动件与阀芯连接，进气口打开时所述驱动件具有位于预设位置的重心Ⅰ，进气口闭合时所述驱动件的重心Ⅰ偏离于预设位置。

3.根据权利要求2所述的用于液储系统的自封闭式泄压阀，其特征在于：所述驱动件为与阀芯柔性连接的球体，所述阀体以与阀芯同轴的方式套设于阀芯，进气口打开时球体的重心位于阀芯的轴线上，且所述驱动力Ⅰ为对阀芯的压力；所述球体的重心偏离于预设位置时带动阀芯发生移位，所述驱动力Ⅱ为对阀芯的拉力，使得阀芯和阀体的位置关系发生变化将进气口关闭。

4.根据权利要求3所述的用于液储系统的自封闭式泄压阀，其特征在于：所述阀体上连接有用于对球体导向和限位的球壳，所述球体设置在球壳内并与阀芯柔性连接。

5.根据权利要求4所述的用于液储系统的自封闭式泄压阀，其特征在于：所述阀体沿轴向的底部呈由上至下口径逐渐增大的喇叭状，所述阀芯沿轴向的底部呈与喇叭状坡面斜度相同的锥台状，所述阀芯沿轴向的底部外壁和阀体沿轴向的底部内壁之间形成进气口，以使得所述进气口沿轴向呈由下至上口径逐渐缩小的环状锥台。

6.根据权利要求5所述的用于液储系统的自封闭式泄压阀，其特征在于：所述出气口位于进气口轴向的顶部开设于阀体，所述阀体上具有位于进气口和出气口之间的密封部，所述密封部由阀体的内壁向内呈环状凸出形成，所述阀芯穿设并滑动的与密封部连接。

7.根据权利要求6所述的用于液储系统的自封闭式泄压阀，其特征在于：所述阀芯的外壁向外呈环状凸出形成凸缘，所述凸缘滑动的设置于阀体，且所述凸缘沿轴向位于密封部的顶部；所述动力件Ⅱ为套设于阀芯的外壁并被限位在凸缘和密封部之间的外弹簧。

8.根据权利要求7所述的用于液储系统的自封闭式泄压阀，其特征在于：所述泄压通道由沿径向与进气口连通的进气通道、沿径向与出气口连通的出气通道和沿轴向将进气通道和出气通道连通的中间通道构成，所述动力件Ⅰ为设置于中间通道内的内弹簧，所述阀针位于内弹簧底部将进气通道封闭或打开。

9.根据权利要求8所述的用于液储系统的自封闭式泄压阀，其特征在于：所述阀芯沿轴向的底部外壁和阀体沿轴向的底部内壁之间还设有密封圈，所述密封圈呈与进气口同轴心的环状。

10.根据权利要求9所述的用于液储系统的自封闭式泄压阀，其特征在于：所述进气通道为沿径向均匀设置的多个，所述出气通道为沿径向均匀设置的多个。
