专利号: 2022103954054
申请人: 江苏南通二建集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

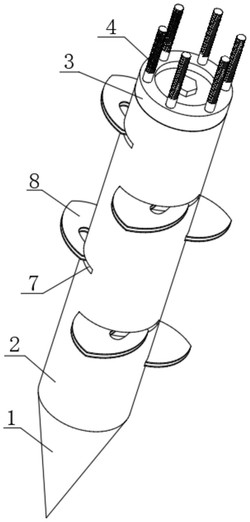

1.一种房屋建筑施工用支撑结构,包括固定主筒(2),所述固定主筒(2)的底部圆周位置焊接有破土锥头(1),其特征在于,所述固定主筒(2)的顶部位置焊接固定有水平设置的固定顶盘(3),所述固定顶盘(3)的顶部开设有水平设置的转动凹槽(6),所述固定顶盘(3)的顶部圆周位置焊接有圆周阵列的螺纹固定杆(4),且螺纹固定杆(4)设置为六个圆周阵列固定,所述固定主筒(2)的圆周内壁设置有水平的稳定机构,所述稳定机构包括固定主筒(2)圆周位置开设的六个稳定板侧槽(7),六个所述稳定板侧槽(7)设置为竖直方向阵列,且相邻两个稳定板侧槽(7)之间投影夹角为120°,所述稳定板侧槽(7)的顶部和底部之间的一侧位置通过轴承固定有竖直设置的稳定板齿轮(9),所述稳定板齿轮(9)的顶部和底部均固定有稳定板(8),所述固定主筒(2)的圆周内壁底部位置通过焊接固定有水平的第一挡土胶条(13),所述固定顶盘(3)和第一挡土胶条(13)之间通过轴承套接有竖直设置的中置转轴(11)。

2.根据权利要求1所述的一种房屋建筑施工用支撑结构,其特征在于,所述中置转轴(11)位于固定顶盘(3)的顶部位置焊接固定有水平的转动顶栓(5),且转动顶栓(5)位于转动凹槽(6)的内部中间位置,所述稳定板(8)的一侧位置开设有转轴卡槽(10),且转轴卡槽(10)的开设直径与中置转轴(11)的直径相匹配。

3.根据权利要求1所述的一种房屋建筑施工用支撑结构,其特征在于,所述中置转轴(11)的圆周外壁位于固定主筒(2)得到内部位置通过螺栓固定有水平设置的六个转动驱动齿轮(12),且六个转动驱动齿轮(12)分别与六个稳定板齿轮(9)相对应啮合。

4.根据权利要求1所述的一种房屋建筑施工用支撑结构,其特征在于,所述稳定板(8)与稳定板侧槽(7)的开孔尺寸相匹配,所述稳定板(8)的顶部设置为第一稳定板(801),所述稳定板(8)的底部设置为第二稳定板(802)。

5.根据权利要求1‑4任一所述的一种房屋建筑施工用支撑结构,其特征在于,所述稳定板侧槽(7)的顶部和底部之间设置有挡土机构。

6.根据权利要求5所述的一种房屋建筑施工用支撑结构,其特征在于,所述挡土机构包括稳定板侧槽(7)底部位置固定的第一挡土胶条(13),且稳定板侧槽(7)的顶部位置固定有第二挡土胶条(14),所述第一挡土胶条(13)和第二挡土胶条(14)均设置为弧形,且第一挡土胶条(13)和第二挡土胶条(14)的横截面设置为锥形,所述第一挡土胶条(13)和第二挡土胶条(14)接触位置相密封挤压固定。

7.根据权利要求5所述的一种房屋建筑施工用支撑结构,其特征在于,所述挡土机构包括固定主筒(2)位于稳定板侧槽(7)一侧内壁开设的气动腔室(15),所述气动腔室(15)的底部位置开设有竖直设置的限位滑槽(18),所述限位滑槽(18)的两侧内壁之间滑动固定有水平设置的挡土块(20)。

8.根据权利要求7所述的一种房屋建筑施工用支撑结构,其特征在于,所述气动腔室(15)的底部位置通过螺栓固定有竖直设置的压缩气囊(19),所述压缩气囊(19)的底部与挡土块(20)的一侧位置通过螺栓相固定,所述压缩气囊(19)的顶部位置设置有排气管。

9.根据权利要求8所述的一种房屋建筑施工用支撑结构,其特征在于,所述气动腔室(15)位于稳定板侧槽(7)的顶部位置通过螺栓固定有弧形的第一密封囊条(16),所述气动腔室(15)位于稳定板侧槽(7)的底部位置通过螺栓固定有弧形的第二密封囊条(17),所述第一密封囊条(16)和第二密封囊条(17)的接触位置相挤压密封,所述第一密封囊条(16)和第二密封囊条(17)的进气端与压缩气囊(19)的排气管相连通。

10.根据权利要求5所述的一种房屋建筑施工用支撑结构,其特征在于,所述挡土机构包括稳定板侧槽(7)顶部位置焊接的弧形的第一焊接封条(21),且稳定板侧槽(7)的底部位置焊接有弧形的第二焊接封条(22),所述第一焊接封条(21)和第二焊接封条(22)之间通过焊接固定,且第一焊接封条(21)与第二焊接封条(22)之间焊接为薄焊缝。
