专利号: 2022103924932
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

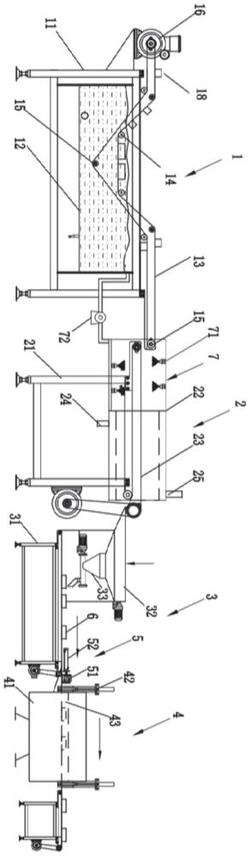

1.一种用于片状锂电池回收的预处理系统,其特征在于,包括放电装置、烘干装置、粉碎装置和焙烧装置,所述放电装置的输出端与所述烘干装置的输入端连接,所述烘干装置的输出端与所述粉碎装置的输入端连接,所述粉碎装置的输出端与所述焙烧装置的输入端连接。

2.根据权利要求1所述的用于片状锂电池回收的预处理系统,其特征在于,所述放电装置包括放电机架和安装在所述放电机架上的盐水槽、放电输送带、换向短辊、传动长辊以及放电输送带驱动电机,所述放电输送带上固接有用于所述片状锂电池相对放电输送带竖向间隙插接的电池盒,所述电池盒的底部和侧壁贯穿设置有漏水孔,所述换向短辊设置在所述片状锂电池输送方向的两侧,所述放电输送带的上层中部通过所述换向短辊张紧而向下沉入所述盐水槽内的盐水中,所述盐水槽内的换向短辊的一端与所述盐水槽的内壁密封枢接,另一端张紧在所述盐水槽内的放电输送带的边缘,所述电池盒设置在两侧所述换向短辊之间,所述传动长辊设置在所述盐水槽的两端,所述放电输送带驱动电机与所述传动长辊传动连接,所述放电输送带的下层中部通过至少一个所述传动长辊张紧在所述放电输送带的上层中部的下侧。

3.根据权利要求2所述的用于片状锂电池回收的预处理系统,其特征在于,多个所述换向短辊沿着片状锂电池输送方向设置以使进入盐水槽内的放电输送带的上层形成一水平放电输送带。

4.根据权利要求2所述的用于片状锂电池回收的预处理系统,其特征在于,任一所述电池盒的容积大小设置为使所述片状锂电池仅能竖向插接在所述电池盒内,所述电池盒与所述片状锂电池之间设置有便于滑出的间隙,所述片状锂电池插接在所述电池盒内时,所述电池盒的高度低于所述片状锂电池高度。

5.根据权利要求1‑4任一所述的用于片状锂电池回收的预处理系统,其特征在于,所述烘干装置包括烘干机架安装在所述烘干机架上的烘干箱以及烘干输送带,所述烘干输送带穿过所述烘干箱的内部,所述烘干输送带的输入端位于所述放电输送带的输出端的下方,所述烘干箱的输入端和输出端设置有干燥热风入口和热风出口。

6.根据权利要求5所述的用于片状锂电池回收的预处理系统,其特征在于,所述烘干输送带的外侧均布有用于保持片状锂电池竖直或者用于水平悬空支撑片状锂电池的多个支撑杆,且所述烘干输送带上均匀贯穿有烘干输送带孔,所述支撑杆与所述片状锂电池滑接。

7.根据权利要求6所述的用于片状锂电池回收的预处理系统,其特征在于,所述烘干输送带的输入端外还套设有一清洗装置,所述清洗装置内位于所述放电输送带的上下两侧设置有清洗喷头,所述清洗装置的底部通过一回收泵连接到所述盐水槽的上侧。

8.根据权利要求5所述的用于片状锂电池回收的预处理系统,其特征在于,所述粉碎装置包括粉碎机架和安装在所述粉碎机架上的破碎机、螺旋输送机以及放置有装料舟皿的舟皿输送带,所述破碎机上部的输入口位于所述烘干输送带的输出端的下侧,下部的输出口与所述螺旋输送机的输入口连接,所述螺旋输送机的输出口位于所述舟皿输送带的装料舟皿的上方。

9.根据权利要求5所述的用于片状锂电池回收的预处理系统,其特征在于,所述焙烧装置包括焙烧炉,所述焙烧炉的输入端和输出端安装有闸板阀,所述焙烧装置和粉碎装置之间设置有用于将装料舟皿推入所述焙烧炉的焙烧隧道内的舟皿推入机构,所述舟皿推入机构包括垂向装载舟皿的输送方向的垂向推送气缸和平行装载舟皿的输送方向的平行舟皿推送气缸。

10.根据权利要求9所述的用于片状锂电池回收的预处理系统,其特征在于,所述焙烧隧道的底部沿着装载舟皿的输送方向均布有多个定位孔,所述定位孔插接有导向条,所述装料舟皿的底部设置有可与所述导向条滑接的导向槽。
