专利号: 2022103870788
申请人: 江西清江建设发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

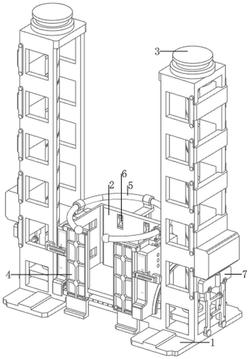

1.一种方便装饰装修用的升降装置,其特征是,包括有:支架(1)和升降机构(3),支架(1)上设有升降机构(3);

升降台(2),升降机构(3)上设有升降台(2);

防护机构(4),升降台(2)上设有用于闭合升降台(2)的防护机构(4)。

2.按照权利要求1所述的一种方便装饰装修用的升降装置,其特征是,升降机构(3)包括有:伺服电机(31),支架(1)上部左右两侧均安装有用于驱动升降台(2)的伺服电机(31);

丝杆(32),支架(1)内底部左右两侧均转动式设有丝杆(32),丝杆(32)与同侧的伺服电机(31)输出轴连接;

移动板架(33),两个丝杆(32)上均螺纹式设有移动板架(33);

连接架(34),两个移动板架(33)之间连接有连接架(34),连接架(34)与升降台(2)连接。

3.按照权利要求2所述的一种方便装饰装修用的升降装置,其特征是,防护机构(4)包括有:第一固定架(44),升降台(2)内下侧偏后侧设有第一固定架(44);

第一气缸(45),第一固定架(44)上安装有第一气缸(45);

导向架(43),升降台(2)前部左右两侧偏上侧均设有导向架(43);

防护门(41),两个导向架(43)上均滑动式设有用于闭合升降台(2)的防护门(41),防护门(41)与升降台(2)滑动式连接;

导向杆(42),两个防护门(41)下侧之间滑动式设有导向杆(42);

移动架(46),第一气缸(45)伸缩杆上连接有移动架(46);

摆杆(47),移动架(46)上下两侧均转动式设有摆杆(47),上侧的摆杆(47)与右侧的防护门(41)转动式连接,下侧的摆杆(47)与左侧的防护门(41)转动式连接。

4.按照权利要求3所述的一种方便装饰装修用的升降装置,其特征是,还包括有用于加强防护范围的防范机构(5),防范机构(5)包括有:支撑架(53),升降台(2)左右两侧偏上侧均设有支撑架(53),升降台(2)后侧偏上侧设有支撑架(53),支撑架(53)有三个;

顶块(52),支撑架(53)上滑动式设有顶块(52),顶块(52)有三个;

扶手(51),三个顶块(52)之间连接有扶手(51);

限位架(54),两个防护门(41)外侧均设有限位架(54);

第一滑杆(510),左右两侧的支撑架(53)上均滑动式设有第一滑杆(510),顶块(52)与同侧的第一滑杆(510)连接;

第一弹簧(511),左右两侧的顶块(52)与同侧的支撑架(53)之间均连接有第一弹簧(511),第一弹簧(511)绕在第一滑杆(510)上;

安装架(55),升降台(2)左右两侧偏下侧均设有安装架(55),安装架(55)上转动式设有四个导向轮(56),导向轮(56)有八个;

第一拉绳(57),两个防护门(41)外侧偏下侧均设有第一拉绳(57),升降台(2)左右两侧均转动式设有第一转杆(58);

杠杆(59),两个第一转杆(58)上均设有杠杆(59),第一拉绳(57)依次绕过同侧的四个导向轮(56)与同侧的杠杆(59)连接。

5.按照权利要求4所述的一种方便装饰装修用的升降装置,其特征是,还包括有方便人们卡住防护设备的卡扣机构(6),卡扣机构(6)包括有:第二转杆(62),升降台(2)内后侧偏上侧转动式设有第二转杆(62);

扣环块(61),第二转杆(62)左右两侧均设有扣环块(61);

第二弹簧(63),第二转杆(62)与升降台(2)之间连接有第二弹簧(63),第二弹簧(63)绕在第二转杆(62)上;

第一支撑块(67),升降台(2)后部上侧设有第一支撑块(67);

第二滑杆(65),第一支撑块(67)上部前后两侧均设有第二滑杆(65);

压架(64),两个第二滑杆(65)之间滑动式设有压架(64),压架(64)与升降台(2)滑动式连接;

第二拉绳(68),压架(64)上部左右两侧偏前侧均设有第二拉绳(68),第二拉绳(68)与同侧的扣环块(61)连接;

第三弹簧(66),压架(64)上部前后两侧与同侧的第二滑杆(65)之间均连接有第三弹簧(66),第三弹簧(66)绕在第二滑杆(65)上。

6.按照权利要求5所述的一种方便装饰装修用的升降装置,其特征是,还包括有用于稳定支架(1)的稳定机构(7),稳定机构(7)包括有:第二固定架(76),支架(1)左右两侧均设有第二固定架(76);

第二气缸(77),两个第二固定架(76)上均安装有第二气缸(77);

第二支撑块(74),支架(1)左右两侧均设有两组第二支撑块(74),每两个第二支撑块(74)为一组,第二支撑块(74)有八个;

推动架(72),第二气缸(77)伸缩杆上连接有推动架(72);

第三滑杆(75),相邻的两个第二支撑块(74)之间滑动式设有第三滑杆(75),第三滑杆(75)有四个,第三滑杆(75)与同侧的推动架(72)连接;

第三转杆(73),推动架(72)前后两侧均转动式设有第三转杆(73),第三转杆(73)有四个;

支撑板架(71),第三转杆(73)上设有支撑板架(71),支撑板架(71)有四个。

7.按照权利要求6所述的一种方便装饰装修用的升降装置,其特征是,还包括有用于夹紧水杯的夹物机构(8),夹物机构(8)包括有:放置架(81),升降台(2)内右部上侧设有放置架(81);

伸缩杆(82),放置架(81)内前后两侧均设有两组伸缩杆(82),伸缩杆(82)有八个;

夹块(84),同侧的两个伸缩杆(82)之间连接有夹块(84);

第四弹簧(83),夹块(84)左右两侧与同侧的伸缩杆(82)之间均连接有第四弹簧(83),第四弹簧(83)有八个,第四弹簧(83)绕在伸缩杆(82)上。

8.按照权利要求5所述的一种方便装饰装修用的升降装置,其特征是,两个扣环块(61)上均开有通孔。
