1.一种用户侧储能电站的储能系统,其特征在于,包括,
灭弧室,所述灭弧室适于在电路中快速切断电源后熄弧并抑制电流,所述灭弧室包括腔体、设置在所述腔体内的屏蔽筒、滑动设置在所述屏蔽筒内的动导电杆和固定在所述屏蔽筒内的静导电杆,所述动导电杆上开设有腰型孔;
驱动部,所述驱动部包括滑动设置在所述腰型孔内的驱动轴和与所述驱动轴弹性连接的弹性机构,所述驱动轴驱动所述动导电杆与所述静导电杆接触,以保持电路的连通;
冷却部,所述冷却部包括两个相互连通的冷却通道一、冷却通道二、设置在所述冷却通道一内的推板一和弹性设置在所述冷却通道二内的推板二,以及,所述推板一与所述动驱动轴固定连接,所述冷却通道一位于所述腔体外侧,所述冷却通道二位于所述屏蔽筒和腔体内壁之间,所述推板一与所述推板二之间设有冷却液;其中,所述驱动轴驱动所述动导电杆向下移动,所述驱动轴由所述腰型孔顶部向下移动,直至所述动导电杆与所述静导电杆接触,所述弹性机构顶推所述驱动轴,以使所述驱动轴移动至所述腰型孔顶部;所述推板推动所述冷却液至所述冷却通道一中,以保持所述屏蔽筒与所述冷却通道二的绝缘;
当所述灭弧室内发生短路时,所述动导电杆向上移动与所述静导电杆断开,所述腰型孔的底端向上移动接触到所述驱动轴产生时间差,以使所述灭弧室内的产生的电弧消失,然后所述腰型孔底端顶推所述驱动轴向上移动,所述驱动轴驱动所述推板一移动将所述冷却液挤压至所述冷却通道二内对所述屏蔽筒降温冷却。
2.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述灭弧室还包括与所述屏蔽筒连接的动端盖板和静端盖板,其中,所述动端盖板和静端盖板分别位于所述腔体的上下两端;
所述动导电杆滑动设置在所述动端盖板上,所述静导电杆固定在所述静导电杆上。
3.如权利要求2所述的一种用户侧储能电站的储能系统,其特征在于,所述动端盖板上还设有导向管,所述导向管上固定有波纹管,其中,所述导向管套设在所述动导电杆上,
所述波纹管的另一端抵住所述屏蔽筒设置。
4.如权利要求3所述的一种用户侧储能电站的储能系统,其特征在于,所述动导电杆和静导电杆上均设有触头。

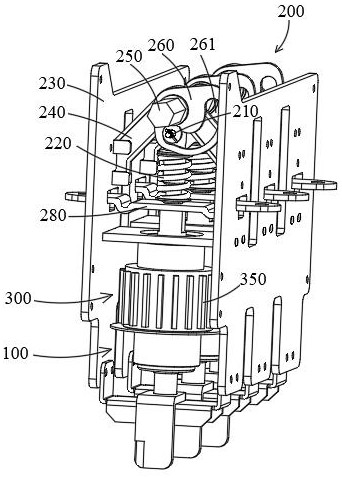

5.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述驱动部包括支撑架、固定在所述支撑架上的固定架、转动设置在所述固定架上的转动轴、固定在所述转动轴上的导向板和开设在所述导向板上的导向槽,其中,所述驱动轴固定在所述驱动盘上,所述驱动盘滑动设置在所述导向槽内;
所述导向槽为弧形槽,以使所述驱动槽能驱动所述驱动轴上下移动。
6.如权利要求5所述的一种用户侧储能电站的储能系统,其特征在于,所述驱动轴的一端固定有套设在所述动导电杆上的套筒,所述套筒底端固定有固定板,其中,所述弹性机构一端抵住所述固定板,另一端抵住设置在所述支撑架侧壁上的铜排。
7.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述弹性机构为弹簧一。
8.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述推板一的尺寸与所述冷却通道一内径的适配,所述推板二的尺寸与所述冷却通道二的内径适配,以使所述推板一与推板二之间保持密封。
9.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述冷却通道一和冷却通道二连接形成U形通道;
所述冷却通道一的侧壁上还设有导热翅片。
10.如权利要求1所述的一种用户侧储能电站的储能系统,其特征在于,所述推板二通过弹簧二弹性设置在所述冷却通道二内。
