专利号: 202210367177X
申请人: 淮安市水利勘测设计研究院有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

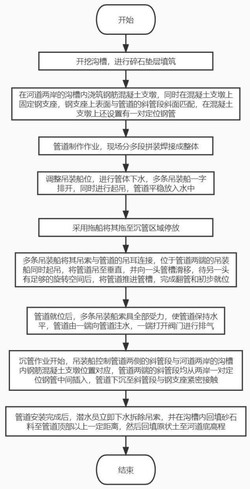

1.一种大直径长距离穿河管道整体安装的施工方法,其特征在于,包括如下步骤:

步骤1:采用反铲挖机在河道两岸河坡管道轴线位置挖出沟槽,同时开挖河道沟槽,沟槽开挖完成后,进行碎石垫层填筑,在河道两岸的沟槽内浇筑钢筋混凝土支墩,同时在混凝土支墩上固定钢支座,所述钢支座上表面与管道的斜管段斜面匹配,在混凝土支墩上、位于钢支座两侧还设置有一对定位钢管,一对定位钢管之间的距离略大于管道直径;

步骤2:在沟槽开挖的同时,进行管道制作作业,将管道在现场分多段拼装焊接成整体;

步骤3:管道两端设置阀门,放空管道内的水,关闭阀门,调整吊装船位,进行管体下水;

步骤4:河面多条吊装船一字排开,同时进行起吊,管道管体缓缓离开平台后,慢慢将吊装船后退,管道平稳放入水中;

步骤5:所述管道两端封闭,下水呈漂浮状态,采用拖船将其拖至沉管区域停放;

步骤6:管道下水后呈U字型水平漂浮在水面,与管线斜交,多条吊装船将其吊索与管道的吊耳连接,由位于管道两端的吊装船同时起吊,将管道吊至垂直,并向一头沟槽滑移,待另一头有足够的旋转空间后,将管道推进步骤1中沟槽内,完成翻管和初步就位;

步骤7:所述管道就位后,多条吊装船索具全部受力,使管道保持水平,管道由一端向管道注水,一端打开阀门进行排气;

步骤8:沉管作业开始,吊装船控制管道两侧的斜管段与河道两岸的沟槽内钢筋混凝土支墩位置对应,管道下沉至斜管段与钢支座紧密接触;

步骤9:管道安装完成后,潜水员立即下水拆除吊索,并在沟槽内回填砂石料至管道顶部以上一定距离,然后回填原状土至河道底高程。

2.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤1中,采用反铲式定位桩挖泥船配合自航泥驳或者采用铰吸式挖泥船开挖河道沟槽,对于坚硬的砂浆岩层河道基层,利用采砂船钻透砂浆岩层,将岩层下部泥沙采空,再利用冲击锤等使砂浆岩层陷落,开挖达到设计高程。

3.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤2中管道制作作业的具体流程为:

1)在管道安装位置附近临时征用一块地作为制作场地,沿河边挖出一块高出水面一定距离的的管道制作平台,由一头开始,每隔一段距离设一道焊接坑,此段距离根据所购置固定规格管道的长度确定,焊接坑上口宽、长度、深度、坑边坡比满足焊接施工要求;

2)制作场地设置施工便道,施工便道长度与管道制作平台一致,面层铺垫钢道板,满足吊机施工;

3)将管道分两段或多段,每段管道焊接完成、气囊封堵后分别吊装下水,待多段管道全部完成下水后,分别吊起进行对接组焊;

4)前一段焊接完成、气囊封堵后吊装下水,暂时存放,待下一段组焊结束将前一段吊起进行对接组焊;

5)现场对接采用V型坡口焊接,对接完成,探伤、试压合格后进行接口处防腐。

4.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤4中吊装船起吊管道管体缓缓离开平台30cm后,再吊装船后退。

5.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤4中起吊管道管体时,管道的吊点的吊耳均在管道的同一侧面,管道下水时,均采用单点捆绑起吊,且各吊点均缠绕土工织物。

6.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,在将管道吊装下水之前,还在管道上设置标尺,采用磁铁吸附在管道顶部,并且磁铁连接涂塑钢丝绳,每20cm做一个标记点,每米设一明显标记,管道入水后,根据标尺的读数,计算管道在水下的标高,及管道的平整度,沉管结束后,用力牵引钢丝绳使标尺、磁铁与管道管体分离。

7.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤7中对管道注水时,第一次注水量略大于管道的排水量‑(管体重量+附件重量)之差。

8.根据权利要求1所述的大直径长距离穿河管道整体安装的施工方法,其特征在于,所述步骤8中当管道下沉至设计标高以上500mm时,进行管道的精确定位,使管道两端的斜管段均从两岸一对定位钢管中间插入,并将管道注满水,然后缓缓下沉至斜管段与钢支座紧密接触。
