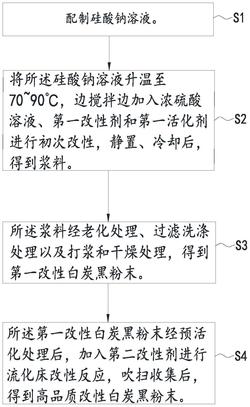

1.一种高品质改性白炭黑的制备方法，其特征在于，包括以下步骤：

S1、配制硅酸钠溶液；所述配制硅酸钠溶液的步骤为：将经过纯化处理的高纯度水玻璃溶液和水混合后加入反应釜中，得到硅酸钠溶液，其中，所述硅酸钠溶液的浓度为0.4～

2mol/L，其温度为50～60℃；

所述纯化处理的步骤包括：

边搅拌边在水玻璃溶液中加入絮凝剂和助滤剂，搅拌0.5～2h后过滤，得到初级硅酸钠溶液；所述絮凝剂包括聚硫酸铝、聚硅酸或硅酸铝，所述助滤剂为活性炭，所述絮凝剂和所述助滤剂的配制浓度均为0.1～0.2％；

将所述初级硅酸钠溶液在磁选机中进行磁分离处理，得到所述高纯度水玻璃溶液；

S2、将所述硅酸钠溶液升温至70～90℃，边搅拌边加入浓硫酸溶液、第一改性剂和第一活化剂进行初次改性，静置、冷却后，得到浆料；所述第一改性剂和所述第一活化剂进行初次改性的具体步骤为：先将反应釜内的所述硅酸钠溶液快速升温至50～80℃后，边搅拌边加入浓硫酸溶液，同时加入一定量的所述第一改性剂和所述第一活化剂进行反应，直至反应后的溶液pH值为5.0～8.0后，停止加入所述浓硫酸溶液，反应结束；接着将反应釜内硅酸钠溶液快速降温至30～40℃后静置一段时间，待反应釜内的溶液变成凝胶状后，得到第一浆料；对第一浆料进行第一次老化处理，老化时间为25～45min；然后将反应釜内的第一浆料均匀打散，并快速升温至70～90℃后，边搅拌边加入浓度为50～70％的浓硫酸溶液，同时加入一定量的所述第一改性剂和所述第一活化剂进行反应，直至反应后的溶液pH值为3～6后停止加入浓硫酸溶液，反应结束；最后将反应釜内的溶液快速降温至50～60℃后，静置一段时间，待反应釜内的溶液变成凝胶状，得到浆料，所述第一改性剂选自硅烷偶联剂si‑69、硅烷偶联剂kh570、硅烷偶联剂kh550或十六烷基三甲基溴化铵中的一种或多种，所述第一活化剂选自乙醇胺、三乙醇胺或六甲基四胺中的一种；

S3、所述浆料经老化处理、过滤洗涤处理以及打浆和干燥处理，得到第一改性白炭黑粉末；

S4、所述第一改性白炭黑粉末经预活化处理后，加入第二改性剂进行流化床改性反应，吹扫收集后，得到高品质改性白炭黑粉末，所述第二改性剂为硅烷类偶联剂、钛酸酯类偶联剂或多元醇类偶联剂，所述流化床改性反应的温度为250～300℃。

2.根据权利要求1所述的高品质改性白炭黑的制备方法，其特征在于，步骤S3中，老化处理时间为1～3h，所述过滤洗涤处理以及打浆和干燥处理的步骤为：将经过老化处理的浆料在压榨板框中进行压滤洗涤，得到滤饼，然后将所述滤饼在打浆机中进行打浆处理，最后将其输送至干燥设备中进行干燥处理，得到第一改性白炭黑粉末。

3.根据权利要求1所述的高品质改性白炭黑的制备方法，其特征在于，步骤S4中，所述预活化处理的步骤包括：将所述第一改性白炭黑置于三相反应器中，加热至400～500℃进行预活化处理，其中，预活化时间为3.2～4.2h。

4.根据权利要求1所述的高品质改性白炭黑的制备方法，其特征在于，步骤S4中，所述吹扫收集的步骤为：使用惰性气体对三相反应器进行吹扫，并收集吹出的粉末，即可得到所述高品质改性白炭黑粉末。

5.一种高品质改性白炭黑，其特征在于，根据权利要求1～4任意一项所述的制备方法制得。
