专利号: 2022103251203
申请人: 江苏启皓新材料有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

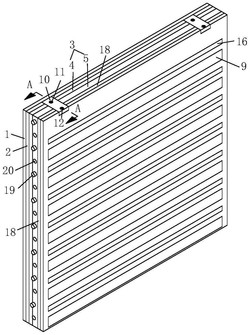

1.一种装配式保温、隔热、防火一体化墙板,其特征在于:包括保温板(1)、隔热板(2)和防火板(3)所述保温板(1)拆卸式连接在隔热板(2)的一侧壁上,所述防火板(3)拆卸式连接在隔热板(2)的另一侧壁上;

所述防火板(3)包括第一板(4)和第二板(5),所述第一板(4)和第二板(5)之间固定连接,所述第二板(5)相对第一板(4)的侧壁上开设有装料槽(6),所述第二板(5)的顶端开设有进料孔(7),所述进料孔(7)与装料槽(6)之间相连通,所述装料槽(6)的侧壁上开设有出料孔(8),所述出料孔(8)的侧壁上固定连接有薄膜(9)。

2.根据权利要求1所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述保温板(1)上固定连接有固定板(10),所述固定板(10)位于进料孔(7)内,所述固定板(10)和第一板(4)之间通过第一固定螺栓(11)固定连接,所述固定板(10)和第二板(5)之间通过第二固定螺栓(12)固定连接。

3.根据权利要求1所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述出料孔(8)内固定连接有气囊袋(13),所述气囊袋(13)上固定连接有移动板(14),所述移动板(14)弹性连接在出料孔(8)的侧壁上,所述移动板(14)上固定连接有戳破杆(15)。

4.根据权利要求3所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述出料孔(8)的侧壁上固定连接有充气袋(16),所述充气袋(16)与气囊袋(13)连通,所述充气袋(16)的一端位于第二板(5)的前侧。

5.根据权利要求4所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述移动板(14)上固定连接有橡胶弹性柱(17),所述橡胶弹性柱(17)的一端固定连接在出料孔(8)的侧壁上。

6.根据权利要求5所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述橡胶弹性柱(17)的材料为橡胶弹性材料。

7.根据权利要求1所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述第二板(5)上固定连接有密封气袋(18),所述密封气袋(18)的一端位于第二板(5)的外侧。

8.根据权利要求7所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述第二板(5)的侧壁上固定连接有定位杆(19),所述第二板(5)的侧壁上开设有定位孔(20)。

9.根据权利要求8所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述装料槽(6)的内侧壁上固定连接有储气袋(23),所述储气袋(23)上开设有限位孔(21),所述储气袋(23)与密封气袋(18)连通。

10.根据权利要求4所述的一种装配式保温、隔热、防火一体化墙板,其特征在于:所述气囊袋(13)之间预留有出料间隙(22)。
