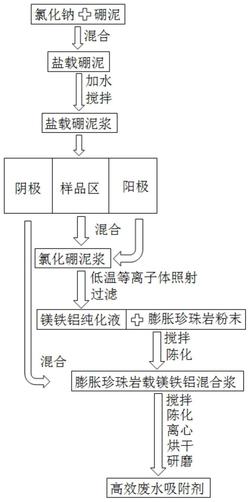

1.一种利用硼泥制备高效废水吸附剂的方法，其特征在于，包括以下步骤：（1）将氯化钠与硼泥混合，得到盐载硼泥，所述氯化钠与硼泥质量比为1 5:10；

~

（2）将盐载硼泥与水混合，搅拌溶解，得到盐载硼泥浆；

（3）将得到盐载硼泥浆加入电解槽样品区，电解槽阳极室和电解槽阴极室通过电解槽样品区隔开，电解槽阴极室和电解槽样品区之间设有阳离子交换膜，通电处理后分别得到阳极将夜和阴极浆液，将电解槽样品区的盐载硼泥浆与电解槽阳极室中的阳极浆液取出，混合，搅拌，得到氯化硼泥浆，所述通电的电源为直流电，所述通电的时间为1 3h，所述通电~的电源电压为50 500V；

~

（4）对氯化硼泥浆进行低温等离子体照射，过滤，得到镁铁铝纯化液，所述低温等离子体照射时间为1 5h，所述低温等离子体照射的电压为5 75kV，所述低温等离子体照射的气~ ~氛为空气；

（5）将镁铁铝纯化液和膨胀珍珠岩粉末混合，搅拌、陈化得到膨胀珍珠岩载镁铁铝混合浆；

（6）将电解槽阴极室中的阴极浆液取出，与膨胀珍珠岩载镁铁铝混合浆混合，搅拌、陈化、离心、烘干、研磨得到高效废水吸附剂，所述高效废水吸附剂为膨胀珍珠岩载硼酸根掺杂的镁铁铝三元氢氧化物吸附剂。

2.根据权利要求1所述的利用硼泥制备高效废水吸附剂的方法，其特征在于，步骤（2）中，所述水和盐载硼泥液固比为1 3:1 mL/g。

~

3.根据权利要求1所述的利用硼泥制备高效废水吸附剂的方法，其特征在于，步骤（5）中，所述膨胀珍珠岩粉末和镁铁铝纯化液固液比为0.5 3.5:10g/mL，所述陈化的时间为0.5~

4.5h。

~

4.根据权利要求1所述的利用硼泥制备高效废水吸附剂的方法，其特征在于，步骤（6）中所述电解槽阴极室的阴极浆液与膨胀珍珠岩载镁铁铝混合浆体积比为0.5 1:1，所述陈~化的时间为0.5 4.5h。

~
