专利号: 2022102990250
申请人: 海安发达石油仪器科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

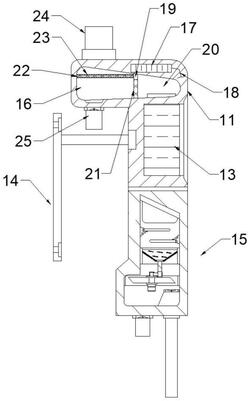

1.一种油气井气体采样装置,包括气体采集体,其特征在于:所述气体采集体内设有气体输出腔,所述气体输出腔上下设有倾斜腔壁,所述气体输出腔内安装有竖网片,所述气体输出腔内安装有棉片,所述气体输出腔连通有采样输出管,所述气体输出腔下侧连通有液体排移阀管,所述气体采集体内安装有回抽气泵,所述气体采集体底部安装有采集处理部,所述采集处理部包括采集处理体,所述采集处理体内设有垂直腔,所述垂直腔顶部与所述回抽气泵连通,所述垂直腔内安装有气体过滤部,所述气体过滤部包括滤槽板,所述滤槽板阵列安装有间隔片,相邻所述间隔片之间设有气体传输槽,所述气体传输槽设置于所述滤槽板内壁,所述间隔片阵列安装有功能挡片,所述垂直腔底部设有扩径底腔,所述扩径底腔安装有排液阀管,所述垂直腔底部安装有液体过滤模块,所述液体过滤模块连通有回抽阀管,所述扩径底腔上侧内壁安装有安装环,所述安装环内转动安装有搅拌叶片,所述垂直腔下侧内壁安装有安装筒,所述安装筒内转动安装有锥形网筒,所述锥形网筒内壁阵列安装有倾斜导流条,所述倾斜导流条为规律具有一定倾斜角度设置。

2.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述功能挡片为具有上倾角度安装设置。

3.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述气体采集体顶部内壁安装有加热模块,所述加热模块安装有导热块,所述导热块与所述竖网片以及所述棉片接触,所述加热模块连接有导热线。

4.根据权利要求3所述的一种油气井气体采样装置,其特征在于:所述滤槽板内安装有导热片,所述导热片与所述导热线连接,所述功能挡片内连接有加热线,所述加热线与所述导热片连接,所述功能挡片底部阵列设有内凹回流槽。

5.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述垂直腔内壁对称安装有两个安装块,所述安装块转动安装有挡液板,所述挡液板连接有复位弹簧,两个所述安装块具有一定高度差。

6.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述横置网片上下对称安装有棉片。

7.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述安装环安装有传动电机,所述传动电机动力连接有所述搅拌叶片,所述搅拌叶片上侧安装有传动轴,所述锥形网筒底部安装有传动杆,所述传动杆与所述传动轴之间连接有传动带。

8.根据权利要求1所述的一种油气井气体采样装置,其特征在于:所述气体采集体安装有固定架。
