专利号: 2022102984442
申请人: 深圳市中俊装饰设计工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

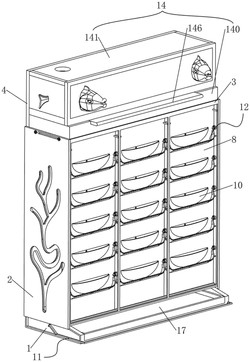

1.一种用于室内装饰的环保型绿植装饰墙,包括有底座、侧板、前框、后背板和横板,底座顶部两侧均连接有侧板,两侧侧板的前端面之间连接有前框,两侧侧板的后端面之间连接有后背板,两块侧板之间的上下两侧均设有横板,其特征在于,还包括有墙板、阻尼滑块、种植槽和养殖机构,两块横板之间设有三块墙板,墙板的上下两端均连接有阻尼滑块,两侧横板相向的一侧均开有用于阻尼滑块前后滑动的三道纵槽,两侧横板相向的一侧均开有三道用于阻尼滑块左右滑动的横槽,横槽与纵槽联通,墙板的长度方向均匀间隔地嵌入式连接有用于种植植物的种植槽,种植槽中部开有漏水孔,上方横板的顶部安装有用于养殖观赏鱼的养殖机构;

养殖机构包括有支撑框、透明鱼缸、出水管、滤罩、L型杆、弹性件、推板和斜板,上方横板的顶部连接有支撑框,支撑框的上端连接有透明鱼缸,透明鱼缸底部左右两侧均嵌入式地连接有用于将透明鱼缸内水排出的出水管,出水管顶部外侧滑动式地连接有用于堵住出水管上端的滤罩,出水管内中部滑动式地连接有L型杆,L型杆的顶端与滤罩相连接,L型杆外侧套设有对其进行复位的弹性件,弹性件的上端连接于出水管的下端面,弹性件的下端连接于L型杆的下部,支撑框顶部前侧滑动式地连接有推板,推板的左右两端均连接有用于推动L型杆向上移动的斜板,斜板的上端面与L型杆底部接触,上方横板上开有三个出水孔,三个出水孔沿横板的长度方向均布,出水孔位于种植槽的正上方,出水孔用于将水排入最上方的种植槽;

还包括有将植物枝叶聚拢的聚拢机构,聚拢机构包括有固定杆、导向管、导线管、主拉绳、细拉绳、U型杆、扭簧、盖网和导块,前框后侧上部设有至少设有三根固定杆,墙板的上部均嵌入式地连接有至少一根与固定杆插接连接的导向管,墙板的后端面竖直连接有导线管,导线管内穿插有主拉绳,主拉绳上均匀间隔地连接有与种植槽数量相等的细拉绳,细拉绳贯穿导线管前端面,墙板前侧沿其长度方向均匀间隔地转动式连接有与细拉绳数量相等的U型杆,U型杆的端部设有绕线盘,细拉绳的尾端贯穿墙板并卷绕于绕线盘上,U型杆的端部与墙板之间连接有扭簧,U型杆与墙板之间连接有将植物枝叶聚拢的盖网,导向管内滑动式地连接有导块,主拉绳的上端贯穿导向管并与导块相连接。

2.根据权利要求1所述的一种用于室内装饰的环保型绿植装饰墙,其特征在于,还包括有用于对墙板位置进行固定的锁位机构,锁位机构包括有手推杆、斜杆、固定板、导向杆、楔形块、复位弹簧、升降架和接触杆,底座的左右两侧之间滑动式地连接有手推杆,手推杆左右两端后侧均连接有斜杆,下方横板从前往后均匀间隔地开有通槽,通槽内设有固定板,固定板中部滑动式地连接有导向杆,导向杆的顶端连接有用于挡住墙板的楔形块,楔形块下端面与固定板上端面之间连接有复位弹簧,复位弹簧用于对楔形块进行复位,多根导向杆的下端之间共同连接有升降架,升降架的左右两端均连接有接触杆,左右两侧的接触杆分别贯穿底座的左右两侧,接触杆与斜杆的底面接触。

3.根据权利要求2所述的一种用于室内装饰的环保型绿植装饰墙,其特征在于,还包括有对出水孔内排出的水进行导向的引水机构,引水机构包括有漏斗和联通管,最上方的种植槽内侧面连接有用于接住出水孔内排出的水的漏斗,相邻的两个漏水孔之间连接有将水进行导向的联通管,联通管的两端分别插入相邻的两个漏水孔内。

4.根据权利要求3所述的一种用于室内装饰的环保型绿植装饰墙,其特征在于,还包括有用于对透明鱼缸内排出的水进行加温的加温机构,加温机构包括有L型连接杆、齿条、螺纹杆、连接板、齿轮、塞块和加热板,推板后侧中部连接有两根L型连接杆,两根L型连接杆的下端均连接有齿条,上方横板的顶部中间转动式地连接有两根螺纹杆,两根螺纹杆之间通过螺纹连接的方式连接有连接板,螺纹杆贯穿连接板,螺纹杆的顶端连接有齿轮,齿轮与齿条啮合,连接板底部均匀间隔地连接有三个用于堵住出水孔的塞块,三个塞块分别位于三个出水孔的正上方,支撑框内连接有对水进行加温的加热板。

5.根据权利要求4所述的一种用于室内装饰的环保型绿植装饰墙,其特征在于,还包括有对种植槽溢出液体进行收集的集液框,底座的底部内侧滑动式地连接有集液框。
