专利号: 2022102917325
申请人: 四川省龙栢腾科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

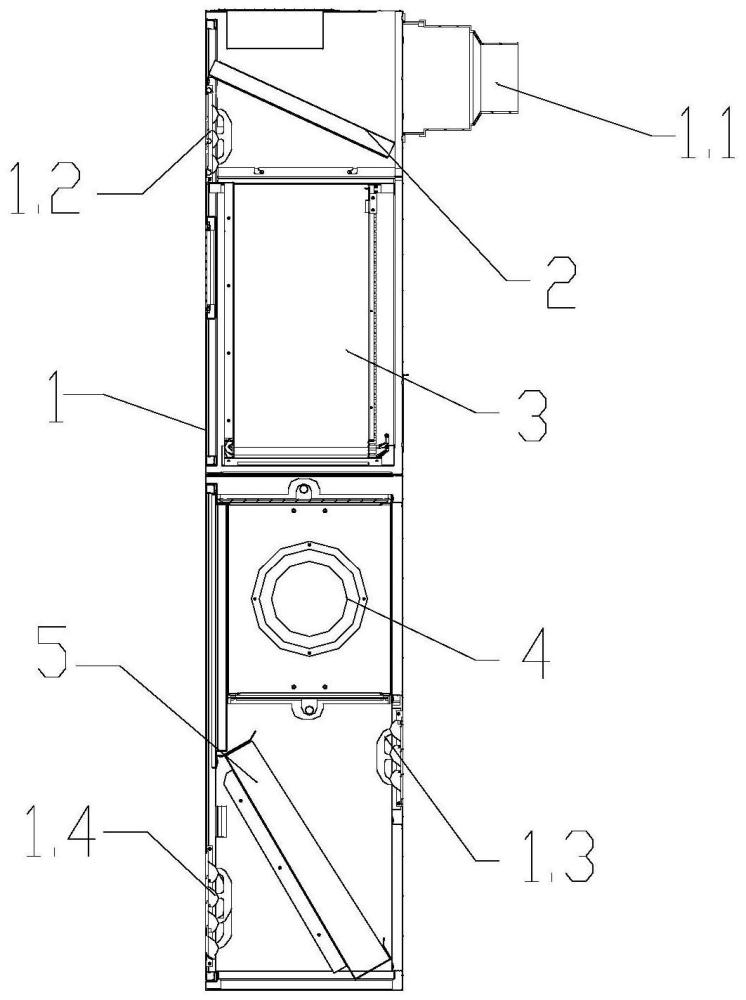

1.一种多功能新风空调系统,其特征在于,包括机壳,所述机壳上设置有第一通风口、第二通风口、第三通风口以及第四通风口,机壳内部自上而下设置有初级过滤模块、换热器、风机以及高效过滤模块,所述第一通风口设置在初级过滤模块上方的机壳外壁上,所述第二通风口设置在初级过滤模块和换热器之间的机壳外壁上,所述第三通风口设置在风机和高效过滤模块之间的机壳外壁上,所述第四通风口设置在高效过滤模块下方的机壳外壁上,所述第一通风口、第二通风口、第三通风口以及第四通风口上均设有开关阀门,所述第一至第四开关阀门、初级过滤模块、换热器、风机以及高效过滤模块均电性连接PLC电路板,还包括固定在机壳内壁上的风机支架,所述风机支架包括上支架、中支架以及下支架,所述上支架上设有上进风口和上出风口,所述下支架上设有下进风口和下出风口,所述上支架上设有两个上出风口,所述两个上出风口设于上进风口的左右两侧,下支架上设有两个下出风口,所述两个下出风口设于下进风口的左右两侧,上支架和下支架之间设有两块中支架,所述两块中支架上均设有风机且都具有中进风口,两个上出风口和两个下出风口与两个风机的出风口对应连通,两个中进风口均与上进风口和下进风口连通,两个风机的进风口与两个中进风口对应连通,所述两个中进风口之间设有隔板,所述隔板上下两端分别固定在上支架和下支架上,所述隔板两侧的表面设有空隙率为70%‑95%的通孔,且隔板的内层还设有吸音棉。

2.根据权利要求1所述的一种多功能新风空调系统,其特征在于,所述机壳上还设有第五通风口和第六通风口,所述第五通风口设置在高效过滤模块下方的机壳外壁上,所述第六通风口设置在初级过滤模块上方的机壳外壁上,所述第五通风口和第六通风口上均设有开关阀门,所述开关阀门与PLC电路板电性连接。

3.根据权利要求1或2所述的一种多功能新风空调系统,其特征在于,所述风机为轴流风机或混流风机。

4.根据权利要求1或2所述的一种多功能新风空调系统,其特征在于,所述风机为离心风机。

5.根据权利要求4所述的一种多功能新风空调系统,其特征在于,

所述上进风口、上出风口、下进风口以及下出风口上均设有开关阀门,所述开关阀门电性连接在设于机壳内部的PLC电路板上。

6.根据权利要求5所述的一种多功能新风空调系统,其特征在于,所述中进风口与机壳内壁之间的距离为L,且L>=2/3D,D为风机的直径。

7.根据权利要求5所述的一种多功能新风空调系统,其特征在于,所述两个上出风口相对于上进风口左右对称设置,所述两个下出风口相对于下进风口左右对称设置。

8.根据权利要求1或7所述的一种多功能新风空调系统,其特征在于,所述两个中进风口之间的距离为L1,且L1>=max(D1,D2)*0.8,D1、D2为两个风机的直径。
