专利号: 2022102806290
申请人: 安徽明远电力设备制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

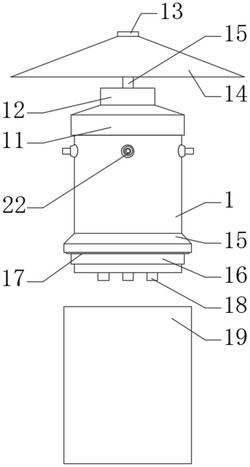

1.一种户外防潮防火高压电缆分支箱,其特征在于,包括:

主体(1),所述的主体(1)顶端处螺纹安装有顶架(11),所述的顶架(11)顶端处焊接有安装环(12),所述的安装环(12)被套接有柱体(15),所述的柱体(15)顶端处螺纹安装有安装架(13),所述的安装架(13)外围底端处焊接有防雨罩(14),所述的主体(1)底端处均匀焊接有四个线管(18);

所述的主体(1)内侧开设有内腔(2),所述的内腔(2)内部焊接有隔绝罩(26),所述的隔绝罩(26)外围的内腔(2)内焊接有隔离罩(23);

所述的内腔(2)还包括:

水腔(21)和水凝层(24),所述的隔离罩(23)外围与主体(1)形成水腔(21),所述的隔离罩(23)与隔绝罩(26)之间形成水凝层(24)。

2.根据权利要求1所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的内腔(2)还包括:硅胶薄膜(25),所述的隔离罩(23)对应隔绝罩(26)处下表面中心处均匀镶嵌有四个硅胶薄膜(25),所述的硅胶薄膜(25)内侧与水凝层(24)相互贯通。

3.根据权利要求1所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的内腔(2)还包括:滑块(3)和滑槽(31),所述的隔绝罩(26)内侧均匀焊接有四个滑块(3),所述的滑块(3)一侧均匀开设有滑槽(31)。

4.根据权利要求1所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的柱体(15)还包括:轴承(34)、线路固定环(35)和线槽(36),所述的柱体(15)对应主体(1)内外围安装有轴承(34),所述的轴承(34)外围焊接有线路固定环(35),所述的线路固定环(35)外围均匀开设有线槽(35)。

5.根据权利要求1所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的主体(1)还包括:柱体(15)和螺纹套(16),所述的主体(1)外围靠近底端处焊接有柱体(15),所述的柱体(15)底端处焊接有螺纹套(16)。

6.根据权利要求5所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的主体(1)还包括:密封垫(17)和底罩(19),所述的柱体(15)配合螺纹套(16)固定安装有底罩(19),所述的柱体(15)与底罩(19)接触面黏贴有密封垫(17)。

7.根据权利要求1所述的一种户外防潮防火高压电缆分支箱,其特征在于,所述的线管(18)还包括:密封套(110),所述的线管(18)内壁黏贴有密封套(110)。
