专利号: 2022102685173
申请人: 宿迁市骏马化纤有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

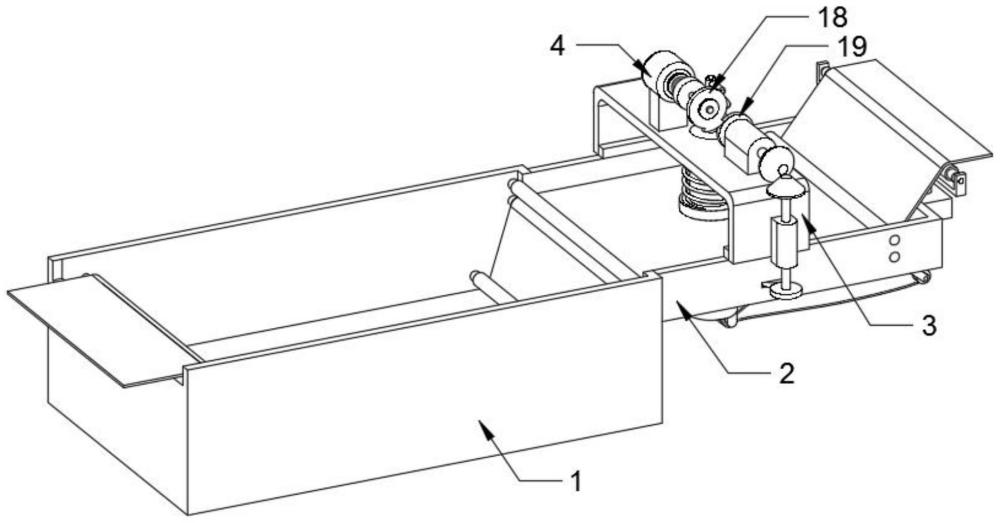

1.一种锦纶帘线连续浸胶生产设备,包括胶池(1),其特征在于,所述胶池(1)的一端固定有回流池(2),回流池(2)的上方固定有悬架(3),悬架(3)的底面固定有上弹筒(5),上弹筒(5)的底部设置有电磁铁(15),上弹筒(5)内贯穿有带动电磁铁(15)升降的升降机构,回流池(2)的底面固定有弹力装置,弹力装置的顶端固定有托板(7),托板(7)的面积大于上弹筒(5)的底口面积,托板(7)的表面固定有与电磁铁(15)垂直对位的永磁铁(8)。

2.根据权利要求1所述的锦纶帘线连续浸胶生产设备,其特征在于,所述弹力装置包括下弹筒(16),下弹筒(16)与回流池(2)固定连接,下弹筒(16)内部滑动适配有托柱(17),托柱(17)通过弹簧与下弹筒(16)连接,托柱(17)的顶部穿出回流池(2)与托板(7)固定连接。

3.根据权利要求2所述的锦纶帘线连续浸胶生产设备,其特征在于,所述升降机构包括拉杆(9),拉杆(9)滑动贯穿上弹筒(5),拉杆(9)与上弹筒(5)通过内弹簧(51)弹性连接,电磁铁(15)固定在拉杆(9)的底端,拉杆(9)的顶端固定有勾杆(10),悬架(3)的表面安装有电机(4),电机(4)的轴端固定有拨杆(11),拨杆(11)的位置与勾杆(10)十字交错。

4.根据权利要求3所述的锦纶帘线连续浸胶生产设备,其特征在于,所述上弹筒(5)的底部同心设置有挡块(6),挡块(6)通过外弹簧(61)与悬架(3)弹性连接,内弹簧(51)的弹力向下,外弹簧(61)的弹力向上,内弹簧(51)的弹性系数大于外弹簧(61)的弹性系数,电磁铁(15)的外形为多个均匀分布的圆柱体,挡块(6)的表面开设有与电磁铁(15)适配的通孔(62)。

5.根据权利要求4所述的锦纶帘线连续浸胶生产设备,其特征在于,所述电磁铁(15)的长度与通孔(62)的长度相同。

6.根据权利要求2所述的锦纶帘线连续浸胶生产设备,其特征在于,所述回流池(2)的端部上下滑动穿插有支撑架(13),支撑架(13)的顶部转动有调节辊(12),支撑架(13)通过弹簧与回流池(2)弹性连接,支撑架(13)的底部固定有钢丝(14),钢丝(14)与托柱(17)固定连接。

7.根据权利要求3所述的锦纶帘线连续浸胶生产设备,其特征在于,所述悬架(3)表面设置有传动装置,传动装置与电机(4)连接,回流池(2)的一侧转动有水平放置的从齿轮(23),从齿轮(23)与传动装置连接,回流池(2)内设置有擦板(24),擦板(24)与从齿轮(23)固定连接,擦板(24)的底面高度与托板(7)位于最底位置的高度相同。

8.根据权利要求7所述的锦纶帘线连续浸胶生产设备,其特征在于,所述传动装置包括位置垂直的横轴(20)和竖轴(21),横轴(20)和竖轴(21)与悬架(3)通过扭力弹簧弹性转动连接,横轴(20)和竖轴(21)通过锥齿轮传动连接,横轴(20)的端部固定有传动齿轮(19),电机(4)的轴端固定有半齿轮(18),半齿轮(18)与传动齿轮(19)啮合连接,竖轴(21)底部固定有主齿轮(22),主齿轮(22)与从齿轮(23)啮合连接。

9.一种使用所述锦纶帘线连续浸胶设备的生产工艺,其特征在于,具体步骤如下:

A、胶池(1)内盛放胶液,将帘子线织成的帘布连接外部传导的部件,并导入胶池(1)内传导浸胶;

B、浸胶后的帘布水平穿过回流池(2),帘布位于电磁铁(15)和永磁铁(8)之间;

C、通过内弹簧(51)的弹力使拉杆(9)带动电磁铁(15)下压帘布并与永磁铁(8)吸附,通过电机(4)驱动拨杆(11)旋转,拨杆(11)向上拨动勾杆(10)并带动拉杆(9)上移,帘布夹在电磁铁(15)和永磁铁(8)之间跟随拉杆(9)上移;

D、托板(7)托持帘布线并与上弹筒(5)底部接触停止上移,电磁铁(15)跟随拉杆(9)持续上移,电磁铁(15)与永磁铁(8)的间距逐渐扩大直至失去吸附力,使永磁铁(8)受弹簧弹力快速下降,以及帘布受张力作用复位,帘布复位后发生抖动将其表面多余胶液震落。
