专利号: 2022102584346
申请人: 重庆尧臻科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种太阳能路灯感应装置,其特征在于,

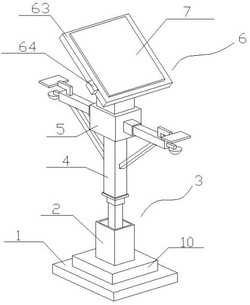

所述太阳能路灯感应装置包括底座(1)、固定筒(2)、升降组件(3)、固定杆(4)、支撑台(5)、转动组件(6)、太阳能光伏发电板(7)、灯杆(8)和灯头(9),所述固定筒(2)与所述底座(1)固定连接,并位于所述底座(1)的上方,所述升降组件(3)设置于所述固定筒(2)的内部,所述固定杆(4)与所述升降组件(3)固定连接,并位于所述升降组件(3)的上方,所述支撑台(5)与所述固定杆(4)固定连接,并位于所述固定杆(4)的上方,所述转动组件(6)设置于所述支撑台(5)的上方,所述太阳能光伏发电板(7)设置于所述转动组件(6)的上方,所述灯杆(8)的数量为两根,两根所述灯杆(8)分别相对设置于所述支撑台(5)的两侧边,所述灯头(9)的数量为两个,两根所述灯杆(8)的侧边均设置有所述灯头(9);

所述转动组件(6)包括电机(61)、转轴(62)、斜板(63)和红外传感器(64),所述电机(61)与所述支撑台(5)固定连接,并位于所述支撑台(5)的上方,所述转轴(62)的一端与所述电机(61)的输出端固定连接,所述转轴(62)的另一端与所述斜板(63)固定连接,所述红外传感器(64)设置于所述斜板(63)的侧边,所述太阳能光伏发电板(7)设置于所述斜板(63)的侧边。

2.如权利要求1所述的太阳能路灯感应装置,其特征在于,

所述转动组件(6)还包括固定框(65),所述固定框(65)与所述支撑台(5)固定连接,并位于所述支撑台(5)的上方,且所述固定框(65)套设在所述电机(61)的外部。

3.如权利要求2所述的太阳能路灯感应装置,其特征在于,

所述转动组件(6)还包括轴套(66),所述轴套(66)与所述斜板(63)固定连接,并位于所述斜板(63)的下方,且所述轴套(66)套设在所述转轴(62)的外部。

4.如权利要求3所述的太阳能路灯感应装置,其特征在于,

所述升降组件(3)包括固定台(31)、气缸(32)、延伸杆(33)和连接板(34),所述固定台(31)与所述底座(1)固定连接,并位于所述固定筒(2)的内部,所述固定台(31)的上方具有放置槽(35),所述气缸(32)与所述固定台(31)固定连接,并位于所述放置槽(35)的内部,所述延伸杆(33)的一端与所述气缸(32)的输出端固定连接,所述延伸杆(33)的另一端与所述连接板(34)固定连接,所述连接板(34)设置于所述固定杆(4)的下方。

5.如权利要求4所述的太阳能路灯感应装置,其特征在于,

所述升降组件(3)还包括连接筒(36),所述连接筒(36)与所述连接板(34)固定连接,并位于所述连接板(34)的下方,且所述连接筒(36)套设在所述延伸杆(33)的外部。

6.如权利要求1所述的太阳能路灯感应装置,其特征在于,

所述太阳能路灯感应装置还包括框形稳定台(10),所述框形稳定台(10)与所述底座(1)固定连接,并位于所述底座(1)的上方,且所述框形稳定台(10)套设在所述固定筒(2)的外部。
