专利号: 2022102242349
申请人: 江西清江建设发展有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

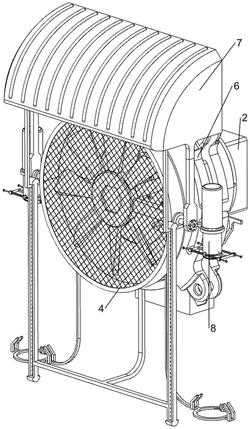

1.一种用于楼房建筑的通风装置,其特征是,包括:

伺服电机(2),防护壳(1)内部后侧安装有伺服电机(2),伺服电机(2)输出轴转动式贯穿防护壳(1);

风扇(3),伺服电机(2)输出轴上设有风扇(3),风扇(3)位于防护壳(1)内部;

滤网(4),防护壳(1)内部前侧设有滤网(4);

滤板(5),伺服电机(2)输出轴上设有滤板(5),滤板(5)位于风扇(3)后侧,滤板(5)位于防护壳(1)内部;

固定机构(6),防护壳(1)外侧中部设有能够对用于楼房建筑的通风装置进行安装在墙上的固定机构(6);

挡雨机构(7),防护壳(1)前侧上部设有用于安装部件起到挡雨的挡雨机构(7)。

2.按照权利要求1所述的一种用于楼房建筑的通风装置,其特征是,固定机构(6)包括:滑块(61),防护壳(1)中部沿圆周滑动式设有三个滑块(61);

第一安装架(60),三个滑块(61)外侧之间设有第一安装架(60);

第二安装架(62),防护壳(1)中部设有第二安装架(62),第二安装架(62)位于第一安装架(60)前侧。

3.按照权利要求2所述的一种用于楼房建筑的通风装置,其特征是,挡雨机构(7)包括:第一支撑杆(70),防护壳(1)左右两侧的前侧均设有第一支撑杆(70);

转板(71),两个第一支撑杆(70)上均转动式设有转板(71);

挡雨棚(72),两个转板(71)顶部之间设有挡雨棚(72)。

4.按照权利要求3所述的一种用于楼房建筑的通风装置,其特征是,还包括有清洁机构(8),清洁机构(8)包括:导向架(80),第二安装架(62)底部设有导向架(80);

滑杆(81),导向架(80)上部左右两侧均滑动式设有滑杆(81);

毛刷(82),两个滑杆(81)上部之间转动式设有毛刷(82);

第一复位弹簧(83),两个滑杆(81)与导向架(80)之间均设有第一复位弹簧(83);

收集桶(84),两个滑杆(81)上均设有收集桶(84);

支撑块(85),两个收集桶(84)下部前后两侧均设有支撑块(85),支撑块(85)共有四个;

导向杆(86),四个支撑块(85)上均设有导向杆(86);

第一挡板(87),同侧的两个导向杆(86)左右两侧之间均滑动式设有两个第一挡板(87),第一挡板(87)共有四个,四个第一挡板(87)与同侧的收集桶(84)滑动式连接,相邻的两个第一挡板(87)接触;

第二复位弹簧(88),四个第一挡板(87)与同侧的两个支撑块(85)之间均设有第二复位弹簧(88),第二复位弹簧(88)共有八个,八个第二复位弹簧(88)分别绕接在同侧的导向杆(86)上;

支撑板(810),两个收集桶(84)后侧下部的左右两侧均设有支撑板(810);

第二挡板(89),同侧的两个支撑板(810)之间均转动式设有第二挡板(89),两个第二挡板(89)与同侧的收集桶(84)接触;

第一扭力弹簧(812),两个第二挡板(89)与同侧的两个支撑板(810)之间均设有第一扭力弹簧(812),第一扭力弹簧(812)共有四个;

固定架(811),防护壳(1)底部前侧的左右两侧均设有固定架(811);

楔形块(813),两个固定架(811)下部左右两侧均设有楔形块(813),四个第一挡板(87)向下侧移动与同侧的楔形块(813)接触;

楔形杆(814),两个固定架(811)下部后侧均设有楔形杆(814),两个第二挡板(89)向下侧移动与同侧的楔形杆(814)接触。

5.按照权利要求4所述的一种用于楼房建筑的通风装置,其特征是,还包括有防护机构(9),防护机构(9)包括:转轴(91),防护壳(1)底部转动式设有转轴(91);

防护板(90),转轴(91)上设有防护板(90),防护板(90)转动后会与防护壳(1)接触;

第二扭力弹簧(92),防护板(90)与防护壳(1)之间设有两个第二扭力弹簧(92),两个第二扭力弹簧(92)均绕接在转轴(91)上;

限位块(93),防护壳(1)底部后侧通过螺栓连接的方式安装有限位块(93);

滑动块(94),限位块(93)上滑动式设有滑动块(94);

拉伸弹簧(96),滑动块(94)与限位块(93)之间设有两个拉伸弹簧(96);拉绳(95),滑动块(94)前侧面的左右两侧均设有拉绳(95),两根拉绳(95)的前端连接在防护板(90)后侧。

6.按照权利要求5所述的一种用于楼房建筑的通风装置,其特征是,还包括有刮尘机构(10),刮尘机构(10)包括:第二支撑杆(100),防护壳(1)内部后侧的左右两侧均设有两个第二支撑杆(100),第二支撑杆(100)共有四个;

刮刀(101),四个第二支撑杆(100)内侧面均滑动式设有刮刀(101),四个刮刀(101)与滤板(5)接触;

回力弹簧(102),四个刮刀(101)与同侧的第二支撑杆(100)之间均设有两个回力弹簧(102),回力弹簧(102)共有八个。

7.按照权利要求6所述的一种用于楼房建筑的通风装置,其特征是,还包括有收集机构(11),收集机构(11)包括:限位杆(110),限位块(93)底部通过螺栓连接的方式安装有限位杆(110);卡杆(111),滑动块(94)上放置有卡杆(111),卡杆(111)与限位杆(110)接触;

收集框(112),卡杆(111)前侧通过螺栓连接的方式安装有收集框(112),收集框(112)与防护板(90)接触,收集框(112)位于防护壳(1)底部。

8.按照权利要求3所述的一种用于楼房建筑的通风装置,其特征是,两个转板(71)与同侧的第一支撑杆(70)之间有阻尼。
