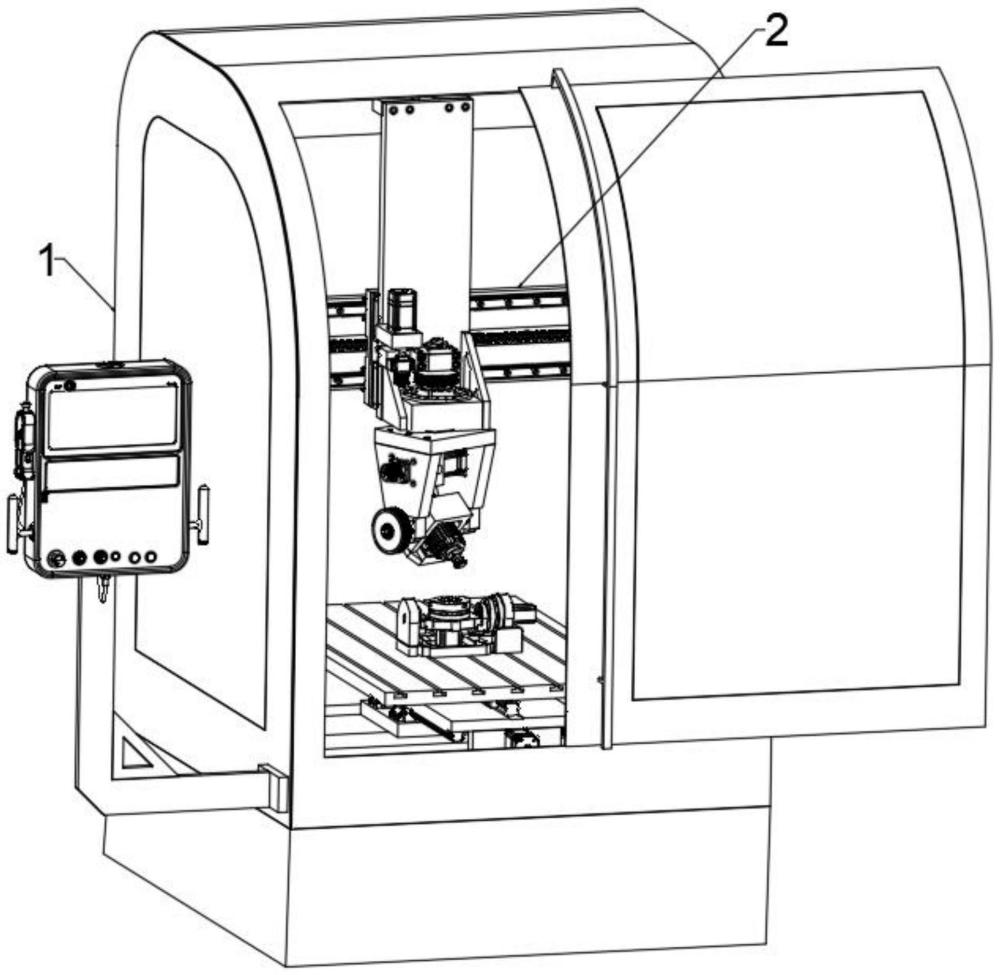

1.一种具有防护功能的数控机床夹持装置,包括数控机床和智能夹持系统,其特征在于:所述数据机床包括机身(1),所述机身内壁固定安装有滑动气缸(2),所述滑动气缸(2)后侧固定安装有支架(3),所述支架(3)中间固定安装有液压泵(4)和抽压泵(5),所述抽压泵(5)与外部润滑剂管道连接,所述支架(3)下方固定安装有安置套(6),所述安置套(6)中间轴承连接有压力泵(7),所述压力泵(7)右侧固定连接有防护机构,所述压力泵(7)下方管道连接有夹套(8),所述夹套(8)内壁滑动连接有刀具(9),所述夹套(8)内壁固定安装有若干夹持机构,夹套(8)内部设置有震幅感应模块,所述夹持机构分别与液压泵(4)、抽压泵(5)管道连接,所述震幅感应模块用于感应加工过程中刀具(9)在夹套(8)内部震动的幅度高低。
2.根据权利要求1所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述夹持机构包括固定块(10),所述固定块(10)内壁左右两侧均滑动连接有弧形块(11),所述弧形块(11)内侧均固定连接有滑动杆(12),所述滑动杆(12)右端固定有滑片,所述滑片上下两端滑动连接有液压腔(13),所述液压腔(13)均与液压泵(4)管道连接且管道内设置有控制阀,两个所述固定块(10)之间滑动连接有嵌入块(18),所述嵌入块(18)外端固定安装有球体且内端为弧形,所述刀具(9)外表面对应嵌入块(18)的内端弧形处开设有弧形槽,所述固定块(10)内侧固定安装有压力腔(14),所述压力腔(14)内壁左右均滑动连接有滑塞(15),相邻所述滑塞(15)之间弹簧连接,所述滑塞(15)与滑动杆(12)外端钢绳连接,所述压力腔(14)左右两端开设有出气孔,所述压力腔(14)下方管道连接有压力阀(16),所述压力阀(16)与抽压泵(5)管道连接,所述压力阀(16)下方滑动连接有排放腔(17)且排放腔(17)表面开设有若干小孔。
3.根据权利要求2所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述智能夹持系统包括数据采集模块、智能换算模块、智能控制模块,所述数据采集模块与震幅感应模块电连接,所述智能换算模块分别与数据采集模块、智能控制模块电连接,所述智能控制模块分别与液压泵(4)、抽压泵(5)、控制阀电连接;
所述数据采集模块用于采集震幅感应模块中的刀具(9)震动幅度高低大小数据,所述智能换算模块用于根据刀具(9)震动幅度高低进行换算并将结果输入到智能控制模块中,所述智能控制模块用于控制液压泵(4)、抽压泵(5)、控制阀运行。
4.根据权利要求3所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述智能夹持系统的运行过程包括:
S1、智能夹持系统运行,加工开始;
S2、通过电驱动控制震幅感应模块运行,震幅感应模块检测加工过程中刀具(9)震动幅度高低;
S3、数据采集模块采集数控机床加工过程中刀具(9)震动幅度高低数据并输入到智能换算模块中,智能换算模块换算出结果输入到智能控制模块中;
S4、智能控制模块驱动液压泵(4)运行,同时驱动控制阀的状态发生改变,之后再驱动液压泵(4)的排量发生改变,对刀具(9)进行加固,在刀具(9)震动幅度高的情况下进入S5,反之进入S6;
S5、压力阀(16)到达压力承受极限打开,之后电驱动控制抽压泵(5)运行,抽压泵(5)排放润滑剂,对刀具(9)进一步保护,之后进入S6;
S6、加工完成后,关闭智能夹持系统,如需继续加工则重复S1至S5。
5.根据权利要求4所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述S4中,智能控制模块控制液压泵(4)运行,液压泵(4)通过控制阀对液压腔(13)内注入液体,液体进入液压腔(13)后推动滑动杆(12)向外侧移动,滑动杆(12)推动弧形块(11)向外侧移动,弧形块(11)外端与嵌入块(18)外端的球体接触后,挤压嵌入块(18)向下移动直至下端与刀具(9)外表面弧形槽相互契合,根据刀具(9)震动幅度改变液压泵(4)对液压腔(13)内液体排量,从而控制加固强度。
6.根据权为利要求5所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述S4中,智能控制模块驱动控制阀运行状态改变,相邻的液压腔(13)使用同一根管道,夹套(8)内壁位置相对的四个液压腔(13)连接的同一个控制阀,从而使每次对象位置的嵌入块(18)伸出,根据刀具(9)震动幅度使控制阀打开的数量发生变化,伸出的嵌入块(18)数量发生改变,进一步控制加固刀具(9)的强度。
7.根据权为利要求6所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述S5中,在刀具(9)震动幅度高的情况下,伸出的弧形块(11)数量多,控制压力阀(16)打开。
8.根据权为利要求7所述的一种具有防护功能的数控机床夹持装置,其特征在于:所述S5中,智能控制模块通过电驱动控制抽压泵(5)运行,抽压泵(5)对压力腔(14)内注入润滑剂,压力阀(16)打开后,润滑剂通过管道进入排放腔(17)中,最后从排放腔(17)的小孔排放出去,对刀具(9)和夹套(8)之间注入润滑剂,根据刀具(9)震动幅度使润滑剂的排量发生改变。
