专利号: 2022101328520
申请人: 苗雪蛟
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

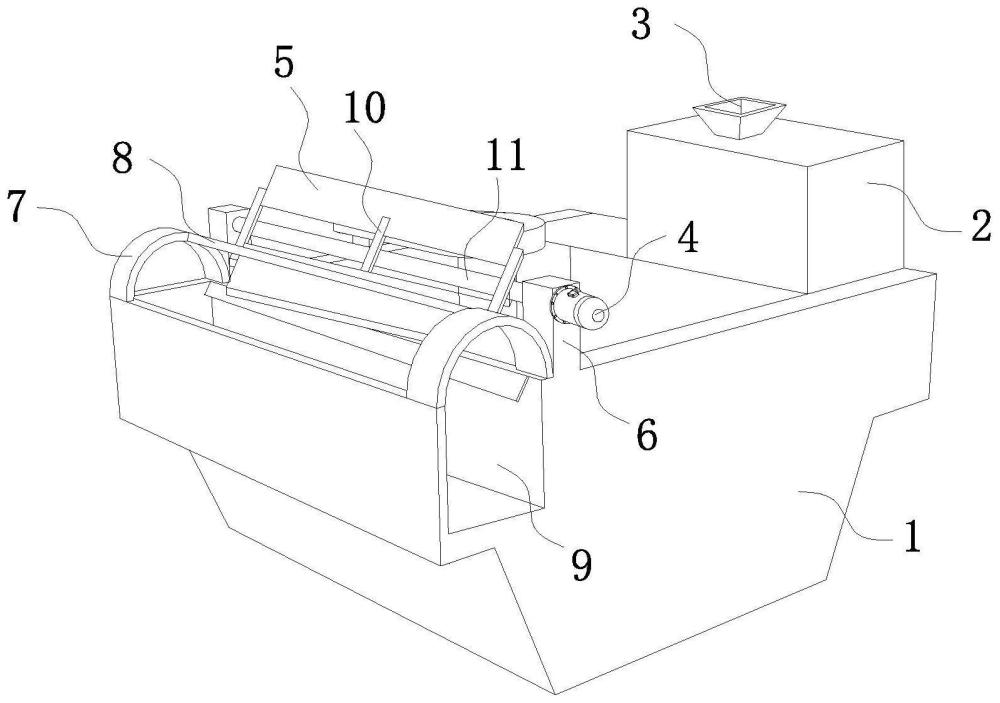

1.一种铜矿的提质降杂处理系统,包括机体(1),其特征在于:所述机体(1)的上端一侧开设有储泡槽(9),所述机体(1)的上端外表面靠近储泡槽(9)的位置固定安装有两组支撑杆(6),一组所述支撑杆(6)的上端一侧外表面固定安装有第一电机(4),所述第一电机(4)的输出轴端固定安装有转轴(11),所述转轴(11)的一端贯穿支撑杆(6)并延伸至另一组支撑杆(6)外表面且与另一组支撑杆(6)转动连接,所述转轴(11)的外圆面均匀固定安装有三组固定板(10),两端所述固定板(10)的一侧外表面滑动连接有刮泡板(5),所述刮泡板(5)一侧外表面中心位置固定安装有滑杆(29),所述滑杆(29)与中间一组固定板(10)滑动连接,所述滑杆(29)的上端一侧外表面固定安装有卡齿条(15),所述滑杆(29)的下端一侧外表面固定安装有齿条(14),中间一组所述固定板(10)上端外表面中心位置固定安装有固定块(12),所述固定块(12)的内部两侧均滑动连接有按压块(13),所述按压块(13)的一端贯穿固定块(12)并延伸至外部,一组所述按压块(13)一侧外表面中心位置固定连接有第一弹簧(18),所述第一弹簧(18)的另一端固定连接有另一组按压块(13),所述按压块(13)的下端固定连接有卡块(17),所述卡块(17)与卡齿条(15)卡和连接,一组所述固定板(10)的下端内部中心位置转动连接有齿轮(16),所述齿轮(16)的外圆面与齿条(14)啮合连接;

所述储泡槽(9)的上端外表面两侧均固定连接有拱形板(7),一组所述拱形板(7)一侧外表面靠近中心位置转动连接有刮板(8),所述刮板(8)的一端与另一组拱形板(7)的外表面转动连接;

所述刮板(8)的内部靠近下端位置固定连接有铅块(19)。

2.根据权利要求1所述的一种铜矿的提质降杂处理系统,其特征在于:所述机体(1)的上端外表面一侧固定连接有进料壳体(2),所述进料壳体(2)的上端外表面中心位置固定连接有第一进料口(3),所述进料壳体(2)的内部位于第一进料口(3)的下方固定安装有研磨滚筒(20),所述进料壳体(2)内部位于研磨滚筒(20)上方一侧开设有出料口(21),所述进料壳体(2)的内部位于研磨滚筒(20)的下方位置设置有过滤网(26),所述进料壳体(2)内部位于过滤网(26)一侧位置开设有回料口(23),所述进料壳体(2)的内部位于回料口(23)一侧下方位置固定安装有第二电机(25),所述第二电机(25)的输出轴端固定连接有螺旋杆(22),所述螺旋杆(22)的下端固定连接有圆盘(24)。

3.根据权利要求2所述的一种铜矿的提质降杂处理系统,其特征在于:所述过滤网(26)的上端外表面均匀固定连接若干阻隔条(28),所述过滤网(26)的另一侧外表中心位置固定连接有拆卸机构(30),所述拆卸机构(30)的一端固定连接有电动伸缩杆(27),所述电动伸缩杆(27)与进料壳体(2)固定连接。

4.根据权利要求3所述的一种铜矿的提质降杂处理系统,其特征在于:所述拆卸机构(30)包括第二弹簧(301)、阻隔环(302)、空腔(303)、L形滑杆(304)、卡槽(305)、连接杆(306);所述过滤网(26)一侧外表面中间位置固定安装有连接杆(306),所述连接杆(306)的一端内部开设有卡槽(305),所述卡槽(305)的下端为开口端,所述卡槽(305)的内部卡合连接有L形滑杆(304),所述L形滑杆(304)与电动伸缩杆(27)滑动连接,所述电动伸缩杆(27)一端的内部开设有空腔(303),所述L形滑杆(304)的外表面靠近上端位置固定连接有阻隔环(302),所述L形滑杆(304)的外表面靠近阻隔环(302)的位置套接有第二弹簧(301)。
