专利号: 2022100737578
申请人: 钟飞
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

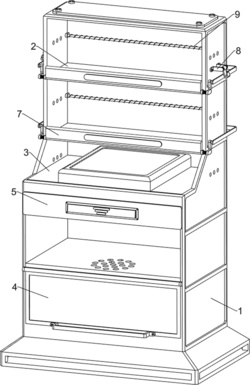

1.一种初中语文用图书架,包括有图书架(1)、隔板(2)和杂物放置板(3),图书架(1)上部上下对称设有能够对书本进行放置的隔板(2),图书架(1)中部设有用于放置如书签等杂物的杂物放置板(3),其特征在于:还包括有储物机构(4)和报纸放置机构(5),图书架(1)下部设有能够储物机构(4),图书架(1)中部设有能够对语文报进行放置的报纸放置机构(5)。

2.如权利要求1所述的一种初中语文用图书架,其特征在于:储物机构(4)包括有第一安装块(41)、柜门(42)、把手(43)和磁吸块(44),图书架(1)下部前侧左右对称设有第一安装块(41),第一安装块(41)之间转动式连接有柜门(42),柜门(42)前侧下部设有便于使柜门(42)转动的把手(43),图书架(1)内底部前侧设有磁吸块(44),磁吸块(44)能对柜门(42)进行吸附。

3.如权利要求2所述的一种初中语文用图书架,其特征在于:报纸放置机构(5)包括有导轨架(51)、提手(52)、安装框架(53)和放置杆(54),图书架(1)内中部左右对称设有导轨架(51),导轨架(51)之间滑动式连接有安装框架(53),安装框架(53)前侧中部设有提手(52),安装框架(53)上侧均匀设有至少两根能够对语文报进行放置的放置杆(54)。

4.如权利要求3所述的一种初中语文用图书架,其特征在于:还包括有能够将语文报夹紧避免与放置杆(54)脱离的报纸刊物限位机构(6),报纸刊物限位机构(6)包括有连接板(61)、第一复位弹簧(62)、限位板(63)、滑轮(64)、拉绳(65)和接触板(66),杂物放置板(3)内中部滑动式设有连接板(61),连接板(61)与杂物放置板(3)之间均匀连接有八根第一复位弹簧(62),连接板(61)底部设有向下移动后能够将语文报夹紧的限位板(63),杂物放置板(3)底部左右对称设有滑轮(64),杂物放置板(3)后侧滑动式设有接触板(66),接触板(66)与安装框架(53)接触,接触板(66)与连接板(61)之间左右对称连接有拉绳(65),拉绳(65)均穿过杂物放置板(3)且滑动式连接,拉绳(65)均绕在相邻的滑轮(64)上。

5.如权利要求4所述的一种初中语文用图书架,其特征在于:还包括有能够防止书本移出图书架(1)的书本对齐机构(7),书本对齐机构(7)包括有第二安装块(71)、第一扭力弹簧(72)、推板(73)、接触块(74)、推块(75)、导向柱(76)、第二复位弹簧(77)和接触杆(78),图书架(1)前侧上部上下对称设有一组第二安装块(71),每组第二安装块(71)数目为2且为左右设置,每组第二安装块(71)之间均转动式连接有转动后能够挡在书本前侧防止滑出的推板(73),推板(73)左右两端均设有接触块(74),接触块(74)内侧均与相邻的第二安装块(71)之间连接有第一扭力弹簧(72),图书架(1)后侧上部上下两侧均左右对称设有导向柱(76),上下两侧的导向柱(76)之间均滑动式连接有推块(75),推块(75)均与相邻的接触块(74)接触,推块(75)均与相邻的导向柱(76)前侧之间连接有第二复位弹簧(77),接触板(66)后侧中部设有接触杆(78),接触杆(78)穿过图书架(1)且滑动式连接,接触杆(78)与推块(75)均接触。

6.如权利要求5所述的一种初中语文用图书架,其特征在于:还包括有用于对作文范文进行放置的文件展示机构(8),文件展示机构(8)包括有支撑架(81)、第二扭力弹簧(82)和挂钩(83),图书架(1)左右两侧上部均设有支撑架(81),支撑架(81)上均转动式设有用于对装有作文范文的文件夹进行放置的挂钩(83),挂钩(83)前后两侧均与相邻的支撑架(81)之间连接有第二扭力弹簧(82)。

7.如权利要求6所述的一种初中语文用图书架,其特征在于:还包括有能够将书本夹紧的书籍夹紧机构(9),书籍夹紧机构(9)包括有第三安装块(91)、第三复位弹簧(92)和夹紧板(93),图书架(1)内后侧上部上下对称设有第三安装块(91),第三安装块(91)右侧均滑动式设有能够与图书架(1)配合将书本夹紧的夹紧板(93),夹紧板(93)左侧与相邻的第三安装块(91)左侧之间均连接有第三复位弹簧(92)。

8.如权利要求7所述的一种初中语文用图书架,其特征在于:拉绳(65)位钢丝绳。
