专利号: 2022100686203
申请人: 陈双琴
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

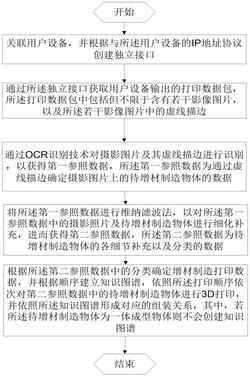

1.一种3D打印机的控制方法,其特征在于,包括:

关联用户设备,并根据与所述用户设备的IP地址协议创建独立接口;所述用户设备的IP地址协议创建独立接口步骤中包括:所述用户设备的IP地址协议,根据路由识别用户设备进行网络连接,创建独立接口,并进行无线连接,所述无线连接模式包括但不限于蓝牙模式和无线基地台模式;所述蓝牙模式是用户通过手机电脑通讯设备通过无线基地台与多个打印机连接,最后达到由单个通讯设备控制多台3D打印机同时进行打印的目的;

通过所述独立接口获取用户设备输出的打印数据包,所述打印数据包中包括但不限于含有若干影像图片,以及所述若干影像图片中的虚线描边;

通过OCR识别技术对摄影图片及其虚线描边进行识别,以获得第一参照数据,所述第一参照数据为通过虚线描边确定摄影图片上的待增材制造物体的数据;所述OCR识别技术识别图像的定义:OCR是指对文本资料进行扫描后对图像文件进行分析处理;所述通过OCR识别技术对摄影图片及其虚线描边进行识别,以获得第一参照数据:把虚线描边的图像转化成文字提取出来,便于进行编辑复制有用信息进行粘贴,OCR以文本的形式显示图片,通过文本代码形式对图片进行传输;

将所述第一参照数据进行维纳滤波法,以对所述第一参照数据中的摄影照片及待增材制造物体进行细化补充,进而获得第二参照数据,所述第二参照数据为待增材制造物体的各细节补充以及分类的数据;所述维纳滤波法是使原始图像及其恢复图像之间的均方误差最小的复原法;

根据所述第二参照数据中的分类确定增材制造打印数据,并根据顺序建立知识图谱,依照打印顺序依次对第二参照数据中的待增材制造物体进行3D打印,并依照所述知识图谱形成对应的组装关系,其中,若所述待增材制造物体为一体成型物体则不会创建知识图谱;

所述知识图谱是一些物体需要各部件的组装,它的各部件会按顺序分类,3D打印机会自动建立一个知识图谱,按照顺序依次对第二参照数据进行3D打印。

2.根据权利要求1所述的3D打印机的控制方法,其特征在于,所述通过OCR识别技术对摄影图片及其虚线描边进行识别,以获得第一参照数据,所述第一参照数据为通过虚线描边确定摄影图片上的待增材制造物体的数据的步骤中,包括:OCR识别技术先对摄影图片中色彩范围进行框选,智能框选且将摄影图片大小进行缩放至符合打印的大小,随即对摄摄影中的色彩边缘进行扫描并且详细拆解,同步复制并将其按框选比例缩放。

3.根据权利要求1所述的3D打印机的控制方法,其特征在于,所述维纳滤波法是使原始图像及其恢复图像之间的均方误差最小的复原法,图像复原的关键在于建立退化模型;在所述图像复原中,图像观察法可对退化函数进行辨识;所述图像观察法是从收集图像自身的信息着手;维纳滤波法综合了退化函数和噪声统计特性两个方面进行复原处理;所述图像复原就是根据实现建立起来的系统退化模型,将降质了的图像以最大的保真度恢复成真实的景象;

所述第一参照数据中的摄影照片及待增材制造物体进行细化补充,进而获得第二参照数据:第一参照数据在虚线描边时会有所欠缺,因此对第一参照数据进行细化补充及对一个组装物体进行各部件的分类,从而得到第二参照数据,然后对其进行传输,制定用户个人专属传输方式。

4.根据权利要求3所述的3D打印机的控制方法,其特征在于,所述用户个人专属传输方式使3D打印机运行更方便快捷;

所述用户个人专属传输方式,根据预设的网络传输方式,获取用户的通讯设备型号及类型,制定个人专属传输方式;

所述用户个人专属传输方式,包括:网易传输、远程传输、VPN、无线投影和连接共享;

所述连接共享包括:空投无线共享,所述网易传输、远程传输需要用户设备与3D打印机的IP地址连接并进行传输,所述VPN、无线投影和空投无线共享,用于与用户设备无线连接并隔空传输。

5.一种3D打印机的控制装置,其特征在于,所述3D打印机控制系统执行权利要求1‑4任一项所述的3D打印机的控制方法,所述打印机控制系统包括:关联单元,用于关联用户设备,并根据与所述用户设备的IP地址协议创建独立接口;所述用户设备的IP地址协议创建独立接口步骤中包括:所述用户设备的IP地址协议,根据路由识别用户设备进行网络连接,创建独立接口,并进行无线连接,所述无线连接模式包括但不限于蓝牙模式和无线基地台模式;所述蓝牙模式是用户通过手机电脑通讯设备通过无线基地台与多个打印机连接,最后达到由单个通讯设备控制多台3D打印机同时进行打印的目的;

获取单元,用于通过所述独立接口获取用户设备输出的打印数据包,所述打印数据包中包括但不限于含有若干影像图片,以及所述若干影像图片中的虚线描边;

识别单元,用于通过OCR识别技术对摄影图片及其虚线描边进行识别,以获得第一参照数据,所述第一参照数据为通过虚线描边确定摄影图片上的待增材制造物体的数据;所述OCR识别技术识别图像的定义:OCR是指对文本资料进行扫描后对图像文件进行分析处理;

所述通过OCR识别技术对摄影图片及其虚线描边进行识别,以获得第一参照数据:把虚线描边的图像转化成文字提取出来,便于进行编辑复制有用信息进行粘贴,OCR以文本的形式显示图片,通过文本代码形式对图片进行传输;

处理单元,用于将所述第一参照数据进行维纳滤波法,以对所述第一参照数据中的摄影照片及待增材制造物体进行细化补充,进而获得第二参照数据,所述第二参照数据为待增材制造物体的各细节补充以及分类的数据;所述维纳滤波法是使原始图像及其恢复图像之间的均方误差最小的复原法;

构建单元,用于根据所述第二参照数据中的分类确定增材制造打印数据,并根据顺序建立知识图谱,依照打印顺序依次对第二参照数据中的待增材制造物体进行3D打印,并依照所述知识图谱形成对应的组装关系,其中,若所述待增材制造物体为一体成型物体则不会创建知识图谱;所述知识图谱是一些物体需要各部件的组装,它的各部件会按顺序分类,

3D打印机会自动建立一个知识图谱,按照顺序依次对第二参照数据进行3D打印。

6.一种3D打印机,其特征在于,所述3D打印机用于执行权利要求1‑4任一项所述的3D打印机的控制方法,所述3D打印机包括:关联单元:用于关联用户设备并通过IP地址和3D打印机之间的连接;

获取单元:获取用户设备输出的打印数据包;

识别单元:用于对摄影图片进行识别及其虚线描边;

处理单元:用于对摄影图片进行细化处理和补充;

构建单元:用于为组装物体进行构建知识图谱,设置打印顺序。

7.一种如权利要求6所述的3D打印机,其特征在于,所述关联单元包括:

USB连接端口:用于对3D打印机的有线连接;

网络连接端口:固定IP地址,对其进行无线连接。
