专利号: 2022100532879
申请人: 江苏江山营造景观有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

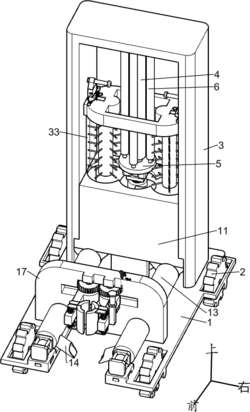

1.一种绿化园林用挖坑装置,其特征在于:包括有底板(1)、滚轮(2)、支撑架(3)、液压缸(4)、支撑盘(5)、伸缩杆(6)、电机架(7)、动力电机(8)、传送杆(9)和出料机构,底板(1)上安装有四个滚轮(2),底板(1)上固接有支撑架(3),支撑架(3)上安装有液压缸(4),液压缸(4)的伸缩轴下端固接有支撑盘(5),支撑盘(5)上环形阵列的固接有四个伸缩杆(6),四个伸缩杆(6)的顶部均与支撑架(3)固接,支撑盘(5)底端固接有电机架(7),电机架(7)上安装有动力电机(8),动力电机(8)的转轴上固接有传送杆(9),底板(1)上连接有出料机构,出料机构可以将挖出来的土收集起来并且可以自动将坑填埋。

2.如权利要求1所述的一种绿化园林用挖坑装置,其特征在于:出料机构包括有支撑板(10)、上料管(1001)、储料箱(11)、下料仓(12)、下料管(13)、出料管(14)、出料电机(15)和出料杆(16),底板(1)上对称的固接有两个支撑板(10),底板(1)上连接有上料管(1001),两个支撑板(10)和上料管(1001)上共同固接有储料箱(11),储料箱(11)与上料管(1001)连通,底板(1)上左右对称的固接有两个下料仓(12),下料仓(12)上均连通有一个下料管(13),下料管(13)的前侧均连通有出料管(14),底板(1)上左右对称的固接有两个出料电机(15),出料电机(15)的转轴上均安装有出料杆(16),出料杆(16)均位于同侧的下料管(13)内,出料杆(16)上远离出料电机(15)的一端均安装在同侧的下料仓(12)内。

3.如权利要求2所述的一种绿化园林用挖坑装置,其特征在于:还包括有固定机构,固定机构包括有固定板(17)、第一固定轴(18)、固定齿轮(19)、固定杆(20)、控制杆(2001)、转动轴(21)、转动扭簧(22)、第一固定块(23)和限位机构,底板(1)上固接有固定板(17),固定板(17)与两个出料管(14)均固接,固定板(17)上对称的转动连接有两个第一固定轴(18),第一固定轴(18)上均固接有固定齿轮(19),两个固定齿轮(19)啮合,第一固定轴(18)上对称的均固接有固定杆(20),右侧的固定杆(20)上固接有控制杆(2001),每个固定杆(20)上均转动连接有两个转动轴(21),每个转动轴(21)的上下侧均安装有转动扭簧(22),转动扭簧(22)均与转动轴(21)和固定杆(20)连接,转动轴(21)上均固接有第一固定块(23),固定杆(20)上连接有限位机构,限位机构能限制固定齿轮(19)转动。

4.如权利要求3所述的一种绿化园林用挖坑装置,其特征在于:限位机构包括有第一限位杆(24)、限位齿条(2401)、限位滑块(25)、第一滑杆(26)、第一弹簧(27)、第二滑杆(28)、第二弹簧(29)、复位块(30)、复位杆(31)和复位弹簧(32),固定板(17)上滑动连接有第一限位杆(24),第一限位杆(24)的下侧固接有限位齿条(2401),第一限位杆(24)的右侧滑动连接有限位滑块(25),限位滑块(25)下侧固接有第一滑杆(26),第一滑杆(26)与第一限位杆(24)滑动连接,第一滑杆(26)上套有第一弹簧(27),第一限位杆(24)的左侧滑动连接有第二滑杆(28),第二滑杆(28)与固定板(17)固接,第二滑杆(28)上套有第二弹簧(29),固定板(17)上固接有复位块(30),复位块(30)上滑动连接有复位杆(31),复位杆(31)上套有复位弹簧(32)。

5.如权利要求4所述的一种绿化园林用挖坑装置,其特征在于:还包括有清理机构,清理机构包括有清理架(34)、清理轴(35)、清理刷毛(3501)、启动杆(36)、第二限位杆(37)、限位弹簧(38)、第三限位块(39)和调节机构,支撑架(3)上对称的开设有两个清理滑槽(33),两个清理滑槽(33)内共同滑动连接有清理架(34),清理架(34)左右对称的连接有两个清理轴(35),清理轴(35)上均安装有清理刷毛(3501),清理架(34)上对称的连接有启动杆(36),清理架(34)上对称的开设有两个限位槽(3601),限位槽(3601)内均滑动连接有第二限位杆(37),限位槽(3601)内均安装有限位弹簧(38),第二限位杆(37)上均连接有第三限位块(39),第三限位块(39)上均开设有限位孔(40),启动杆(36)均与同侧的限位孔(40)滑动连接,第二限位杆(37)通过滑向限位孔(40)内可以对第三限位块(39)进行限位,清理架(34)上左右对称的连接有两个调节机构,第三限位块(39)通过调节机构与清理架(34)连接,调节机构能控制清理轴(35)向传送杆(9)的方向靠近。

6.如权利要求5所述的一种绿化园林用挖坑装置,其特征在于:调节机构包括有衔接杆(4001)、衔接轴(4002)、衔接弹簧(4003)、衔接块(41)、推动块(4101)、第一限位块(42)、滑动块(43)、第二固定块(44)、第三固定块(4401)、第二固定轴(45)、第三弹簧(46)、第四限位块(47)、第一齿条(4701)、第五限位块(48)、第二齿条(4801)、限位轴(49)和限位齿轮(50),清理架(34)底端对称的固接有两个衔接杆(4001),衔接杆(4001)上均固接有两个衔接轴(4002),衔接轴(4002)均与同侧的清理轴(35)滑动连接,衔接轴(4002)上均套有衔接弹簧(4003),第三限位块(39)底端均固接有衔接块(41),衔接块(41)前后两侧均固接有推动块(4101),衔接块(41)上朝向传送杆(9)的一端均固接有第一限位块(42),第一限位块(42)的前后两侧均固接有滑动块(43),清理架(34)上左右对称的固接有两个第二固定块(44),清理架(34)上左右对称的固接有两个第三固定块(4401),第二固定块(44)与同侧的第三固定块(4401)前后对称,第二固定块(44)和第三固定块(4401)上均固接有第二固定轴(45),第二固定轴(45)上均套有第三弹簧(46),第二固定块(44)上连接的第二固定轴(45)上均滑动连接有第四限位块(47),第四限位块(47)均与清理架(34)滑动连接,第四限位块(47)上均固接有第一齿条(4701),第三固定块(4401)上连接的第二固定轴(45)上均滑动连接有第五限位块(48),第五限位块(48)均与清理架(34)滑动连接,第五限位块(48)上均固接有第二齿条(4801),衔接块(41)上均转动连接有限位轴(49),限位轴(49)上均固接有限位齿轮(50),限位齿轮(50)均与同侧的第一齿条(4701)和第二齿条(4801)啮合。

7.如权利要求6所述的一种绿化园林用挖坑装置,其特征在于:还包括有辅助机构,辅助机构包括有辅助块(51)、辅助导轨(53)、辅助桶(54)、固定爪(55),底板(1)底端左右对称地固接有两个辅助块(51),两个辅助块(51)上共同转动连接辅助杆(52),辅助杆(52)上连接有两个辅助导轨(53),两个辅助导轨(53)共同固接有辅助桶(54),辅助桶(54)底部环形阵列的固接有六个固定爪(55)。
