专利号: 2022100480785
申请人: 长江师范学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

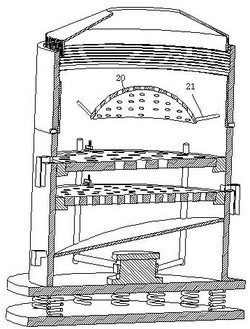

1.一种锂电池电极材料筛分装置分散机构,其特征在于,包括一个位于锂电池电极材料筛分装置的壳体上端的入料口和筛网之间的分筛碗,分筛碗整体呈球冠形,分筛碗底部向上并正对锂电池电极材料筛分装置的入料口设置,分筛碗上开设有若干分筛孔;分筛碗上设置的分筛孔,能够使得部分小直径物料直接穿过后掉下到筛网最中间部位,而部分较大直径的物料从分筛碗四周掉下;

分筛碗四周依靠弹性连接杆固定在锂电池电极材料筛分装置外壳内壁;

分筛碗上的分筛孔孔径从中心位置向四周位置逐渐增大设置;

分散机构还包括一个正对设置在入料口下方中部的反射筒,反射筒上部为小直径端向上的锥台形段且上下两端开口贯通设置,反射筒上端开口直径小于入料口直径,反射筒外侧位于锥台形段下方位置依次向外间隔地套设有至少一个分隔筒;分筛碗位于反射筒内部且底部向上正对反射筒上端开口设置,分筛碗边缘和反射筒内壁间距大于分筛孔直径。

2.如权利要求1所述的一种锂电池电极材料筛分装置分散机构,其特征在于,反射筒的锥台形段外表面固定设置有一层弹性材料层。

3.如权利要求2所述的一种锂电池电极材料筛分装置分散机构,其特征在于,弹性材料层为橡胶材料制得的橡胶套且套设固定在反射筒上端锥台形段上。

4.如权利要求3所述的一种锂电池电极材料筛分装置分散机构,其特征在于,分筛碗四周依靠弹性连接杆固定在反射筒内壁。

5.如权利要求4所述的一种锂电池电极材料筛分装置分散机构,其特征在于,分筛碗下端口直径大于反射筒上端开口直径;反射筒下端开口直径大于入料口直径。

6.如权利要求5所述的一种锂电池电极材料筛分装置分散机构,其特征在于,反射筒和分隔筒之间、相邻分隔筒之间以及外侧的分隔筒和壳体内壁之间均通过周向上分布的固定杆实现固定。

7.如权利要求6所述的一种锂电池电极材料筛分装置分散机构,其特征在于,壳体还包括一个位于顶罩和分选筒之间的分料筒,分料筒上端和顶罩通过螺纹连接,下端和分选筒之间通过分料筒固定螺钉可拆卸连接,所述分散机构安装在分料筒内。
