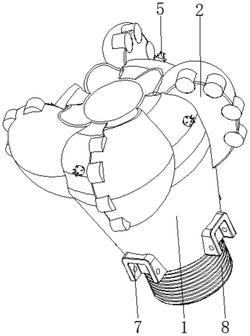

1.一种抗扭转冲击气液双驱PDC钻头装置,包括钻头主体(1)、钻齿装置(2)、通道(3)、喷孔(4)、杂屑处理装置(5)、导流装置(6),其特征在于:所述钻齿装置(2)设置在钻头主体(1)的顶部边缘,所述通道(3)开设在钻头主体(1)的内部中央位置,所述喷孔(4)开设在钻头主体(1)的表面顶部且靠近钻齿装置(2)的位置,所述导流装置(6)设置在钻头主体(1)的内部且靠近杂屑处理装置(5)的位置;
所述杂屑处理装置(5)设有支架(51)、连接轴(52)、破碎装置(53)、驱动装置(54),所述支架(51)的端部与钻头主体(1)的内部固定连接,所述连接轴(52)转动连接在支架(51)的表面中央位置,所述连接轴(52)的一端从喷孔(4)穿过并延伸至其外部,所述破碎装置(53)设置在连接轴(52)的顶部,所述驱动装置(54)设置在连接轴(52)的底端;
所述破碎装置(53)设有锥体(531)、牛角破碎齿(532)、切碎齿(533),所述锥体(531)的底部与连接轴(52)的顶端固定连接,所述牛角破碎齿(532)设置在锥体(531)的表面,所述切碎齿(533)设置在锥体(531)的表面边缘;
所述驱动装置(54)设有驱动基体(541)、曲面叶片(542)、敲击装置(543),所述驱动基体(541)的顶端与连接轴(52)的底端固定连接,所述曲面叶片(542)的表面边缘与驱动基体(541)的表面固定连接,所述敲击装置(543)设置在曲面叶片(542)的表面中央位置;
所述敲击装置(543)设有连接柱(5431)、弧形拉簧(5432)、实心敲击球(5433),所述连接柱(5431)的表面一侧与曲面叶片(542)的表面固定连接,所述弧形拉簧(5432)的一端与连接柱(5431)的内部固定连接,所述实心敲击球(5433)的表面一侧与弧形拉簧(5432)的一端固定连接,所述实心敲击球(5433)位于连接柱(5431)的端部。
2.根据权利要求1所述的一种抗扭转冲击气液双驱PDC钻头装置,其特征在于:所述钻头主体(1)的表面底部设置有连接槽体(7),所述钻头主体(1)的表面底端且靠近连接槽体(7)的位置开设有外螺纹(8)。
3.根据权利要求1所述的一种抗扭转冲击气液双驱PDC钻头装置,其特征在于:所述钻齿装置(2)均匀分布在钻头主体(1)的顶部,所述通道(3)的端部与喷孔(4)之间连通,所述钻头主体(1)的内部开设有与破碎装置(53)、驱动装置(54)相适配的容腔。
4.根据权利要求1所述的一种抗扭转冲击气液双驱PDC钻头装置,其特征在于:所述钻齿装置(2)设有蜗体凸起(21)、平面(22)、钻切齿(23),所述蜗体凸起(21)的表面一侧与钻头主体(1)的顶部固定连接,所述平面(22)开设在蜗体凸起(21)的表面一侧,所述钻切齿(23)设置在蜗体凸起(21)的表面边缘且位于平面(22)的位置。
5.根据权利要求1所述的一种抗扭转冲击气液双驱PDC钻头装置,其特征在于:所述曲面叶片(542)均匀分布在驱动基体(541)的表面,所述曲面叶片(542)的表面从下往上逐渐增大。
6.根据权利要求1所述的一种抗扭转冲击气液双驱PDC钻头装置,其特征在于:所述导流装置(6)设有连接箍圈(61)、弧形导流板(62),所述连接箍圈(61)的表面与钻头主体(1)的内部固定连接,所述弧形导流板(62)的表面边缘一侧与连接箍圈(61)的内壁固定连接,所述弧形导流板(62)均匀分布在连接箍圈(61)的内壁。
