专利号: 2022100326462
申请人: 南京智海科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

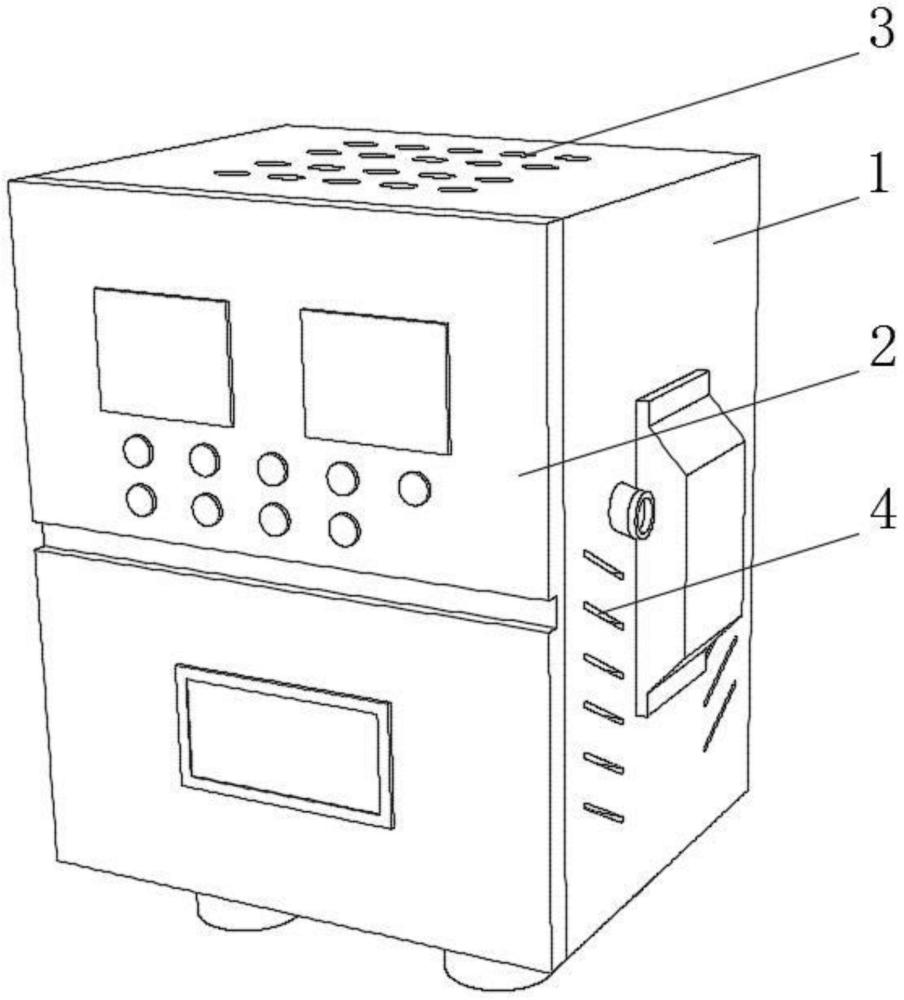

1.一种高压开关柜的智能测温调控装置,包括箱体(1),其特征在于:所述箱体(1)的正面转动连接有箱门(2),所述箱体(1)的顶部开设有进气孔(3),所述箱体(1)的侧面开设有排气孔(4),所述箱体(1)的内部顶侧固定连接有智能调温机构(5),所述箱体(1)的内部两侧固定连接有感应机构(6),所述感应机构(6)包括安装壳(61),所述安装壳(61)的表面固定连接于箱体(1)的内壁,所述安装壳(61)的一侧开设有通孔(67),所述安装壳(61)的内部固定连接有气囊(62);

所述智能调温机构(5)包括安装板(51),所述安装板(51)固定连接于箱体(1)的顶壁,所述安装板(51)的底部转动连接有风扇(52),所述安装板(51)之间固定连接有过滤网(53);

所述过滤网(53)的表面固定连接有干燥机构(54),所述干燥机构(54)的顶部固定连接有加料管(55),且加料管(55)的顶部贯穿箱体(1)的顶部并延伸至外部,所述干燥机构(54)的底部固定连接有排料管(56),所述排料管(56)的一端贯穿箱体(1)的侧壁并延伸至外部;

所述干燥机构(54)包括干燥箱(541),所述干燥箱(541)固定连接于过滤网(53)的表面,所述加料管(55)的底端与干燥箱(541)的顶部固定连接,所述排料管(56)的顶部与干燥箱(541)的底部固定连接;

所述干燥箱(541)的内部顶侧固定连接有暂存箱(542),所述暂存箱(542)的内部开设有滑槽(543),所述暂存箱(542)的底部一侧开设有漏料孔(544),所述滑槽(543)的内部滑动连接有滑板(545),所述滑板(545)的底部固定连接有连接杆(546);

所述干燥箱(541)的内部转动连接有中立板(547),所述中立板(547)的一侧表面与干燥箱(541)的内壁之间固定连接有复位杆(548),所述干燥箱(541)的内部开设有限位槽(549),且所述限位槽(549)位于中立板(547)的顶部一侧,所述连接杆(546)与中立板(547)的顶部一侧固定连接。

2.根据权利要求1所述的一种高压开关柜的智能测温调控装置,其特征在于:所述安装壳(61)的内部底侧固定连接有滑轨(63),所述滑轨(63)的顶部滑动连接有连接板,所述连接板的一侧固定连接有推板(64),所述连接板的另一侧固定连接有拨动板(65),所述安装壳(61)的内部顶侧固定连接有接触机构(66)。

3.根据权利要求2所述的一种高压开关柜的智能测温调控装置,其特征在于:所述接触机构(66)包括转动杆(661),所述转动杆(661)的一端固定连接有端子(662),所述安装壳(61)的内壁固定连接有连接块(663),所述连接块(663)的一端固定连接有接触头(664),所述安装壳(61)的内壁固定连接有挡板(665),且所述挡板(665)位于气囊(62)的顶侧。
