专利号: 2022100102974
申请人: 张琳
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

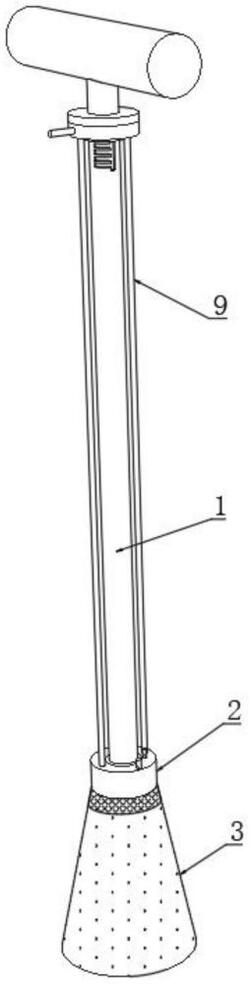

1.一种市政施工用道路桥梁打点装置,包括上端固定连接有把手的立杆(1),其特征在于:所述立杆(1)的外端滑动连接有滑环(2),所述立杆(1)的下端固定连接有隔离盘(4),所述隔离盘(4)的内部固定连接有凸面棉(7),所述滑环(2)的下端和隔离盘(4)的上端之间固定连接有隔离软套(5),所述滑环(2)的下端和隔离盘(4)的侧端之间固定连接有柔性延伸袋(3),所述滑环(2)的下端还固定连接有扩袋架(6),所述扩袋架(6)位于柔性延伸袋(3)和隔离软套(5)之间,所述柔性延伸袋(3)的内侧和隔离软套(5)的内侧均放置有多个涂料球(8);

所述立杆(1)的外侧还套有自上而下依次分布的定盘(11)、动盘(10)和限位盘(12),所述定盘(11)固定连接于立杆(1)的外端,所述动盘(10)和限位盘(12)滑动连接于立杆(1)的外端,所述动盘(10)的下端和滑环(2)的上端之间固定连接有一对支杆(9),所述立杆(1)的外端开设有竖槽(101),所述竖槽(101)的侧壁开设有多个均匀分布的横槽(102),所述限位盘(12)的内端固定连接有与竖槽(101)和横槽(102)均匹配的滑块;

所述凸面棉(7)包括上下分布的储液棉(71)和吸湿布(72),所述储液棉(71)的下端呈凸起状,所述吸湿布(72)包裹于储液棉(71)的下表面。

2.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:所述扩袋架(6)包括均匀分布的多个支棒(62),所述支棒(62)的上下两端分别固定连接有转球(61)和压球(63),所述滑环(2)的下端开设有多个与转球(61)相匹配的球槽,所述转球(61)转动连接于球槽内部,所述转球(61)的直径大于球槽的槽口口径。

3.根据权利要求2所述的一种市政施工用道路桥梁打点装置,其特征在于:相邻一对所述压球(63)之间固定连接有弹性绳(64),所述弹性绳(64)的外端固定连接有多个均匀分布的压棒(65)。

4.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:所述柔性延伸袋(3)包括相互固定连接的弹性套(31)和吸液套(32),所述弹性套(31)远离吸液套(32)的一端与滑环(2)下端固定连接,所述吸液套(32)远离弹性套(31)的一端与隔离盘(4)外端固定连接。

5.根据权利要求4所述的一种市政施工用道路桥梁打点装置,其特征在于:所述吸液套(32)由内外分布的吸液棉层和透水布层组成,所述吸液棉层固定连接于透水布层的内表面。

6.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:所述滑环(2)的上端固定连接有内注管(201)和外注管(202),所述内注管(201)和外注管(202)均自上而下贯穿滑环(2)的内部,所述内注管(201)位于隔离软套(5)的内侧,所述外注管(202)位于柔性延伸袋(3)和隔离软套(5)之间。

7.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:所述动盘(10)和定盘(11)相互靠近的一端均涂设有磁性涂层,所述动盘(10)的侧端固定连接有手柄。

8.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:初始状态下,所述动盘(10)位于定盘(11)和竖槽(101)之间,所述动盘(10)和定盘(11)相接触。

9.根据权利要求1所述的一种市政施工用道路桥梁打点装置,其特征在于:所述隔离盘(4)由柱形环筒和多个连杆组成,所述连杆均匀固定连接于柱形环筒和立杆(1)之间,所述储液棉(71)位于连杆的下侧。
