专利号: 2022100051474
申请人: 深圳市澈影医生集团有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种核磁共振图像自动分析系统,其特征在于:包括相互连接的服务器和移动终端;

所述移动终端包括图像获取模块,所述图像获取模块能够获取患者的核磁共振图像;

所述服务器包括

图像识别模块,其能够识别所述核磁共振图像的每一个第一椎体p;

数据库,其用于存储第一疾病数据、第二疾病数据;

处理器,其根据第一椎体p通过第一方法输出正常信号、第一疾病数据、或第二疾病数据至移动终端;

所述第一方法为:

所述数据库中存储有第一封闭图形,所述第一封闭图形为:正常的颈椎中的第一个所述第一椎体p至第七个所述第一椎体p中每相邻的两个所述第一椎体p的几何中心的连线和第一个所述第一椎体p与第七个所述第一椎体p的连线a1所构成的封闭图形,第一个所述第一椎体p与第七个所述第一椎体p的连线a1为竖直的线;

所述处理器将患者的核磁共振图像中的第一个所述第一椎体p至第七个所述第一椎体p中每相邻的两个所述第一椎体p的几何中心的连线和所述第一个所述第一椎体p和第七个所述第一椎体p的连线a2所构成的封闭图形输出为第二封闭图形,所述处理器将所述患者的核磁共振图像中的所述第一个所述第一椎体p和第七个所述第一椎体p的连线a2输出为第一连线;

所述处理器用于判断所述第一连线a2是否为竖直状态;

若是,则将所述第二封闭图形直接输出为第三封闭图形;

若否,所述处理器将第一连线a2旋转至竖直状态后,将所述第二封闭图形输出为第三封闭图形;

所述处理器将所述第三封闭图形缩放至其最高点和最低点能够与所述第一封闭图形的最高点和最低点重合,并判断所述第三封闭图形与所述第一封闭图形是否有覆盖面积;

若是,则判断所述覆盖面积是否超过所述第一封闭图形面积的第一预设阈值;

若超过,则所述处理器向所述移动终端输出正常信号;

若未超过,则所述处理器向所述移动终端输出第二疾病数据;

若否,则所述处理器向所述移动终端输出第一疾病数据。

2.根据权利要求1所述的一种核磁共振图像自动分析系统,其特征在于:所述第一方法还可以为:所述处理器用于获取第一个所述第一椎体p的几何中心a、第四个所述第一椎体p的几何中心b、第七个所述第一椎体p的几何中心c,将第一个所述的第一椎体p的几何中心a与第四个所述第一椎体p的几何中心b的连线构成第一向量m,将第七个所述第一椎体p的几何中心c与第四个所述第一椎体p的几何中心b的连线构成第二向量n,将所述第一向量m和所述第二向量n构成的角输出为第一夹角α;

所述处理器用于判断所述第一夹角α的大小是否超过第二角度阈值;

若是,则所述处理器向移动终端输出第二疾病数据;

若否,则所述处理器用于判断所述第一夹角α的朝向与患者面部朝向是否相同;

若相同,则所述处理器向所述移动终端输出第一疾病数据并通过第三方法向移动终端输出第一疾病等级、第二疾病等级、或第三疾病等级;

若相反,则所述处理器向所述移动终端输出正常信号,并根据第三方法向移动终端输出第一预防等级、第二预防等级、或第三预防等级。

3.根据权利要求2所述的一种核磁共振图像自动分析系统,其特征在于:所述移动终端与所述服务器的连接方式为电连接。

4.根据权利要求3所述的一种核磁共振图像自动分析系统,其特征在于:所述移动终端为电脑、移动设备。

5.根据权利要求4所述的一种核磁共振图像自动分析系统,其特征在于:所述第一疾病数据为颈椎曲度反弓。

6.根据权利要求5所述的一种核磁共振图像自动分析系统,其特征在于:所述第二疾病数据为颈椎曲度竖直。

7.根据权利要求6所述的一种核磁共振图像自动分析系统及方法,其特征在于:所述所述疾病等级的病情程度排序为:第一疾病等级<第二疾病等级<第三疾病等级,所述预防等级的病情程度排序为:第一预防等级<第二预防等级<第三预防等级,当患者患病等级为第三疾病等级。

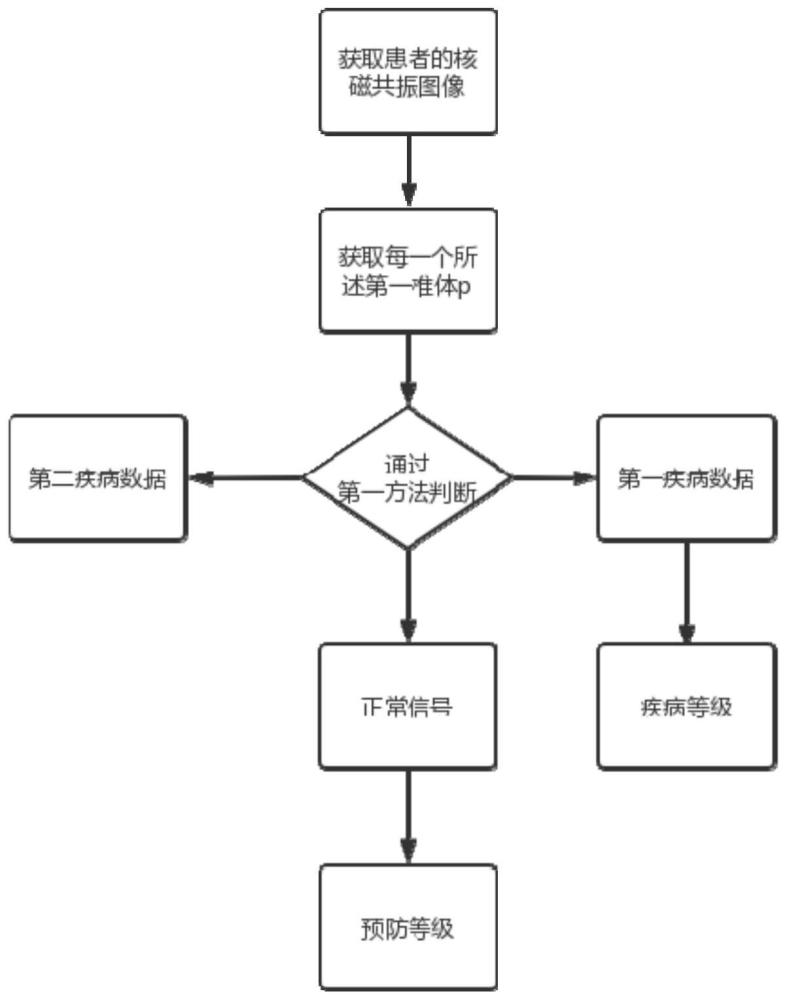

8.基于权利要求1‑7任意一项所述的一种核磁共振图像自动分析系统的分析方法,其特征在于:包括如下步骤获取患者的核磁共振图像;

识别所述核磁共振图像的每一个第一椎体p;

存储第一疾病数据、第二疾病数据;

通过第一方法输出正常信号、第一疾病数据、或第二疾病数据至移动终端;

所述第一方法为:

所述数据库中存储有第一封闭图形,所述第一封闭图形为:正常的颈椎中的第一个所述第一椎体p至第七个所述第一椎体p中每相邻的两个所述第一椎体p的几何中心的连线和第一个所述第一椎体p与第七个所述第一椎体p的连线a1所构成的封闭图形,第一个所述第一椎体p与第七个所述第一椎体p的连线a1为竖直的线;

所述处理器将患者的核磁共振图像中的第一个所述第一椎体p至第七个所述第一椎体p中每相邻的两个所述第一椎体p的几何中心的连线和所述第一个所述第一椎体p和第七个所述第一椎体p的连线a2所构成的封闭图形输出为第二封闭图形,所述处理器将所述患者的核磁共振图像中的所述第一个所述第一椎体p和第七个所述第一椎体p的连线a2输出为第一连线;

所述处理器用于判断所述第一连线a2是否为竖直状态;

若是,则将所述第二封闭图形直接输出为第三封闭图形;

若否,所述处理器将第一连线a2旋转至竖直状态后,将所述第二封闭图形输出为第三封闭图形;

所述处理器将所述第三封闭图形缩放至其最高点和最低点能够与所述第一封闭图形的最高点和最低点重合,并判断所述第三封闭图形与所述第一封闭图形是否有覆盖面积;

若是,则判断所述覆盖面积是否超过所述第一封闭图形面积的第一预设阈值;

若超过,则所述处理器向所述移动终端输出正常信号;

若未超过,则所述处理器向所述移动终端输出第二疾病数据;

若否,则所述处理器向所述移动终端输出第一疾病数据。
