专利号: 2021233994511
申请人: 深圳地天泰建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

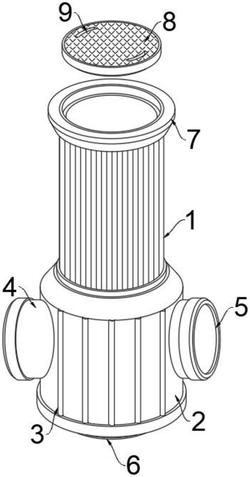

1.一种组装式市政排水管道检查井结构,包括井筒(1)和井座(2),其特征在于:所述井筒(1)设置在井座(2)的上方,且井座(2)的外表面设置有加强筋(3),所述井座(2)的两侧均设置有排水管接口(4),且排水管接口(4)的外侧设置有密封环(5),所述井筒(1)的顶部设置有路面承重座(7),且路面承重座(7)与井筒(1)组合连接,所述路面承重座(7)的上方设置有排水井盖(8),且排水井盖(8)的外表面设置有井盖排水槽(9),所述井座(2)的底部设置有沉降阀斗(6),且沉降阀斗(6)与井座(2)通过法兰连接。

2.根据权利要求1所述的一种组装式市政排水管道检查井结构,其特征在于:所述井座(2)的内部设置有汇流腔(13),且汇流腔(13)与排水管接口(4)贯通连接,所述井座(2)的顶部设置有螺纹套轴(12),且螺纹套轴(12)与井座(2)设置为一体式结构。

3.根据权利要求2所述的一种组装式市政排水管道检查井结构,其特征在于:所述井筒(1)的一端设置有转接筒口(11),且转接筒口(11)与井筒(1)固定连接,所述井筒(1)通过转接筒口(11)与螺纹套轴(12)转动连接。

4.根据权利要求3所述的一种组装式市政排水管道检查井结构,其特征在于:所述井筒(1)的另一端设置有限位井口(14),且排水井盖(8)通过限位井口(14)与井筒(1)连接,所述限位井口(14)的外侧设置有防滑圈纹(10),且防滑圈纹(10)与路面承重座(7)贴合连接。

5.根据权利要求2所述的一种组装式市政排水管道检查井结构,其特征在于:所述沉降阀斗(6)设置为锥形结构,且沉降阀斗(6)的内部设置有污泥沉降腔(16),所述污泥沉降腔(16)与汇流腔(13)贯通连接。

6.根据权利要求5所述的一种组装式市政排水管道检查井结构,其特征在于:所述污泥沉降腔(16)的底部设置有电磁蝶阀(17),且电磁蝶阀(17)与沉降阀斗(6)通过螺栓连接,所述沉降阀斗(6)的底部设置有排泥管口(15),且排泥管口(15)设置在电磁蝶阀(17)的下方。
