专利号: 2021233297226
申请人: 海南大昌源科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

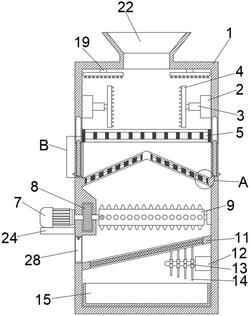

1.一种建筑垃圾处理回收设备,包括加工箱本体(1)和投料口(22),所述投料口(22)固定在加工箱本体(1)的顶部;其特征在于,所述加工箱本体(1)的内部从上往下依次安装有一级粉碎机构、第一筛选板(5)、第二筛选板(6)、二级粉碎机构和第三筛选板(11);

所述一级粉碎机构包括两个挤压组件,每个所述挤压组件包括液压缸(2)、液压伸缩杆(3)和挤压板(4),所述挤压板(4)的一侧固定有多个锥形压块,所述挤压板(4)的底部与第一筛选板(5)的顶部进行贴合,所述挤压板(4)的另一侧中心处与液压伸缩杆(3)的一端相固定,所述液压伸缩杆(3)固定在液压缸(2)的输出端,所述液压缸(2)固定在加工箱本体(1)的内壁侧;

所述第二筛选板(6)呈V字形状设置,所述第二筛选板(6)包括第二筛选板本体(61)和磁铁板(62),所述磁铁板(62)固定在筛选板本体(61)的顶部,所述第二筛选板本体(61)和磁铁板(62)的顶部均开设有多个筛选孔,所述筛选板本体(61)的四侧分别与加工箱本体(1)的内壁四侧相固定;

所述二级粉碎机构包括第一电机(7)、传动组件(8)和两个第一转动轴(9),每个所述第一转动轴(9)的外表面等距固定有多个挤压块,所述传动组件(8)包括主动齿轮(81)和从动齿轮(82),两个所述第一转动轴(9)的两端分别与加工箱本体(1)的内壁两侧进行转动连接,其中一个所述第一转动轴(9)的外表面与主动齿轮(81)进行相固定,另外一个所述第一转动轴(9)的一端依次穿过从动齿轮(82)和加工箱本体(1)的一侧与第一电机(7)进行固定,且主动齿轮(81)的外表面与从动齿轮(82)的外表面进行啮合;

所述第三筛选板(11)以倾斜的方式固定在加工箱本体(1)的内部。

2.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)的上部安装有喷水机构,所述喷水机构包括水箱(16)、水泵(17)、出水管(18)、喷水头(19)、进水管(20)和进水口(21),所述水泵(17)和进水口(21)均固定在水箱(16)的顶部,且进水口(21)位于水泵(17)的一侧,所述水泵(17)的抽水端与进水管(20)的一端相固定,所述进水管(20)的另一端穿过水箱(16)的顶部位于水箱(16)的下部,所述水泵(17)的出水端与多个出水管(18)的一端相固定,多个所述出水管(18)的一端分别穿过加工箱本体(1)的侧壁与喷水头(19)相固定,每个所述喷水头(19)固定在加工箱本体(1)的顶壁。

3.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)内壁的一侧还固定有震荡机构,所述震荡机构包括第二电机(12)、第二转动轴(13)和多个长度不同的敲打杆(14),每个所述敲打杆(14)等距固定在第二转动轴(13)的外表面,所述第二转动轴(13)的一端与第二电机(12)的输出端相固定,所述第二电机(12)固定在加工箱本体(1)的侧壁,且第二电机(12)位于第三筛选板(11)的下部。

4.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述工箱本体(1)的下部滑动安装有收集盒(15),所述收集盒(15)位于第三筛选板(11)的下部。

5.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)的两侧对称开设有滑动槽,每个所述滑动槽的内部上下滑动安装有滑动门(27),且滑动门(27)位于第二筛选板(6)底部的两侧。

6.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)一侧的下部固定有第一放置板(24),所述第一电机(7)固定在第一放置板(24)的顶部;

所述加工箱本体(1)的前侧固定有第二放置板(25),所述第二放置板(25)的顶部与水箱(16)的底部相固定。

7.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)底部的拐角处均固定有多个可刹式万向轮(26),每个所述可刹式万向轮(26)的外表面等距固定有多个耐磨橡胶垫。

8.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)的前侧还固定有控制面板(23),且控制面板(23)位于第二放置板(25)的下部,所述控制面板(23)的输出端通过电源线分别与液压缸(2)、第一电机(7)、第二电机(12)和水泵(17)的输入端单向电连接。

9.根据权利要求1所述的一种建筑垃圾处理回收设备,其特征在于,所述加工箱本体(1)的一侧转动安装有门体(28),所述门体(28)底部的一侧固定有锁扣件,所述加工箱本体(1)一侧固定有与门体(28)相适配的锁扣环,所述门体(28)通过底部的锁扣件与加工箱本体(1)一侧的锁扣环进行卡接,且门体(28)的位于第三筛选板(11)底部的一侧。
