专利号: 2021233141006
申请人: 秦皇岛特通机械工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

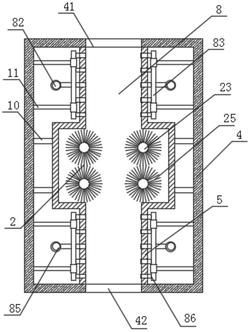

1.一种用于铸造件加工的清洁设备,包括安装座(1)和清洁机构(2),其特征在于:所述安装座(1)的上端面上设置有支撑座(3),所述支撑座(3)的上端面上设置有箱体(4),所述箱体(4)的上端设置有入料口(41),所述箱体(4)的下端设置有排料口(42),所述箱体(4)内部在入料口(41)和排料口(42)的两侧均设置有限位板(5),所述箱体(4)一侧的侧面上设置有第一固定板(6)和第二固定板(7),所述箱体(4)上设置有降温机构(8),所述清洁机构(2)设置在箱体(4)上;

所述清洁机构(2)由电机(21)、传动齿轮(22)、四个滚轴(23)、从动齿轮(24)和清理刷(25)组成,所述第一固定板(6)上设置有电机(21),所述电机(21)的输出端设置有传动齿轮(22),所述箱体(4)上活动设置有四个滚轴(23),四个所述滚轴(23)在箱体(4)外侧的一端设置有从动齿轮(24),所述传动齿轮(22)与从动齿轮(24)啮合连接,四个所述滚轴(23)上设置有清理刷(25)。

2.根据权利要求1所述的用于铸造件加工的清洁设备,其特征在于:所述降温机构(8)由导流管(81)、若干个第一分流管(82)、若干个喷管(83)、鼓风机(84)、若干个第二分流管(85)和出风管(86)组成,所述箱体(4)上在电机(21)的上端设置有导流管(81),所述导流管(81)在箱体(4)的内部设置有第一分流管(82),所述第一分流管(82)在箱体(4)的内部设置有若干个喷管(83),所述第二固定板(7)的上端面上设置有鼓风机(84),所述鼓风机(84)的输出端设置有第二分流管(85),所述第二分流管(85)在箱体(4)的内部设置有若干个出风管(86)。

3.根据权利要求1所述的用于铸造件加工的清洁设备,其特征在于:所述支撑座(3)上在安装座(1)和箱体(4)之间设置有出料板(9),所述出料板(9)的上端面上设置有出料槽(91)。

4.根据权利要求3所述的用于铸造件加工的清洁设备,其特征在于:所述安装座(1)的上端面上在出料板(9)的下端设置有回收池(101),所述出料板(9)上设置有与回收池(101)相匹配的回流口(92),所述出料板(9)的上端面上在回流口(92)的一侧设置有缓冲垫(93)。

5.根据权利要求1所述的用于铸造件加工的清洁设备,其特征在于:所述箱体(4)两侧的内侧壁上设置有若干个加强杆(10),所述加强杆(10)的另一端设置在限位板(5)的侧面上。

6.根据权利要求2所述的用于铸造件加工的清洁设备,其特征在于:所述喷管(83)上和出风管(86)上均设置有若干个加强架(11),所述加强架(11)的另一端设置在箱体(4)的内侧壁上。

7.根据权利要求2所述的用于铸造件加工的清洁设备,其特征在于:所述喷管(83)的出水口端和出风管(86)的出风口端均设置在限位板(5)相邻一侧的侧面上。
