专利号: 202123260829X
申请人: 济宁市大明化工设备有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

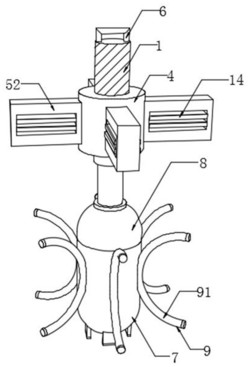

1.一种碱熔锅搅拌桨,包括上桨杆(1)和下桨杆(2),其特征在于,所述上桨杆(1)的底端通过第一弹簧(3)弹性连接有下桨杆(2),所述上桨杆(1)的表面螺纹连接有筒体(4),所述筒体(4)的表面等距设有四个安装组件(5),所述上桨杆(1)的顶端固定设有握把(6),所述下桨杆(2)的底端螺纹连接有桨体(7),所述桨体(7)的顶端螺纹连接有密封盖(8),所述桨体(7)的表面设有搅拌组件(9)。

2.根据权利要求1所述的一种碱熔锅搅拌桨,其特征在于:四个所述安装组件(5)均包括卡槽(51)、卡板(52)、两个滑槽(53)、两个第二弹簧(54)、两个滑球(55)和两个限位槽(56),四个卡槽(51)均等距开设在筒体(4)的表面,四个所述卡槽(51)的内壁均卡合连接有卡板(52),四个所述卡槽(51)的两侧均开设有滑槽(53),八个所述滑槽(53)一侧的内壁均固定连接有第二弹簧(54),八个所述第二弹簧(54)的一端均固定连接有滑球(55),四个所述卡板(52)两侧的底部均开设有与八个滑球(55)相匹配的限位槽(56),八个所述限位槽(56)均为圆弧状。

3.根据权利要求1所述的一种碱熔锅搅拌桨,其特征在于:所述搅拌组件(9)包括若干个弧形搅拌杆(91)、若干个矩形搅拌条(92)和若干个弹性垫(93),若干个所述弧形搅拌杆(91)均等距固定设置在桨体(7)的表面,若干个所述矩形搅拌条(92)均等距固定设置在桨体(7)的底部,若干个所述弧形搅拌杆(91)的一侧和若干个矩形搅拌条(92)的底端均固定设有弹性垫(93)。

4.根据权利要求1所述的一种碱熔锅搅拌桨,其特征在于:所述桨体(7)的底部设为弧形状,所述密封盖(8)的内部开设有空腔(11),所述空腔(11)的内部固定设有若干个平衡块(12)。

5.根据权利要求2所述的一种碱熔锅搅拌桨,其特征在于:四个所述卡板(52)的内壁均开设有若干个等距设置的筛槽(13),四个所述卡板(52)的表面均固定设有若干个等距设置的凸条(14),若干个所述筛槽(13)分别与若干个凸条(14)相互交错。

6.根据权利要求1所述的一种碱熔锅搅拌桨,其特征在于:所述密封盖(8)的中部开设有与下桨杆(2)相配合的通孔(15),所述下桨杆(2)的表面固定设有限位盘(16)。

7.根据权利要求1所述的一种碱熔锅搅拌桨,其特征在于:所述上桨杆(1)和下桨杆(2)之间固定设有与第一弹簧(3)相配合的导向套(17)。
