专利号: 2021232547101
申请人: 苏州宝卓智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

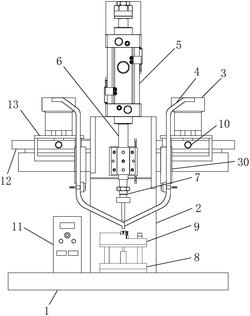

1.一种笔记本枢纽器自动压铆设备,其特征在于,包括:

机台,所述机台上设置有机架;

承载于所述机台用于固定枢纽器的压铆治具,所述压铆治具包括:设置于所述机台的安装座、可拆卸的设置于所述安装座的下模座、以及设置于所述下模座的固定模,其中,枢纽器设置于所述固定模,所述枢纽器前后开设有两组贯穿其厚度的铆孔,所述铆孔用于放置铆钉;

承载于所述机台用于对枢纽器铆合的压铆机构,所述压铆机构包括:设置于所述机架两侧的固定架、两组分别活动式设置于所述固定架用于排列铆钉的振动盘、分别连接于两组所述振动盘用于导送铆钉的出料组件、两组可拆卸的设置于所述机架且对应于铆孔用于将铆钉压铆的上模组件、以及设置于机架用于驱动上模组件上下运动的驱动组件;以及,设置于所述固定架用于调节出料组件前后运动的调距组件。

2.根据权利要求1所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述出料组件包括:一端连接于振动盘出料端的出料导轨、以及侧壁连通于所述出料导轨另一端且对应于枢纽器铆孔的落料管,两组出料组件的落料管前后设置且对应于枢纽器的铆孔。

3.根据权利要求2所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述上模组件包括:上下活动式装配于所述机架且可拆卸的上模芯、连接于所述上模芯的模板、两组前后设置于所述模板底部且分别对应于所述铆孔的上模杆,所述上模杆活动穿插于所述落料管。

4.根据权利要求3所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述驱动组件包括:设置于所述机架的伸缩驱动件、连接于所述伸缩驱动件的动力输出端的驱动杆,模芯可拆卸的连接于所述驱动杆的端部。

5.根据权利要求2所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述调距组件包括:设置于所述固定架的套筒、转动式装配于所述套筒内腔的驱动丝杠、螺纹连接于所述驱动丝杠的螺纹套、滑动式装配于所述固定架且连接于所述螺纹套的活动平台、以及固定连接于所述活动平台的稳定架,所述振动盘连接于所述活动平台,所述出料导轨连接于所述稳定架。

6.根据权利要求5所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述套筒设置有滑轨、所述滑轨活动连接有滑座,所述活动平台连接于所述滑座,所述套筒的一侧设置有轴承,所述驱动丝杠通过轴承转动连接于所述套筒,所述驱动丝杠的另一端设置有手轮。

7.根据权利要求1所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述安装座横向开设有卡槽,所述卡槽的截面形状为T形,所述下模座开设有对应于卡槽的锁合孔。

8.根据权利要求7所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述下模座设置有若干固定杆,所述固定模通过固定杆连接于所述下模座,所述固定模开设有两个与所述铆孔对应的通孔,所述下模座还设置有两组顶杆,所述顶杆的另一端延伸至所述通孔内并抵接有所述枢纽器。

9.根据权利要求4所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述伸缩驱动件从以下结构中选择适用:气缸、电缸或者液压缸。

10.根据权利要求4所述的一种笔记本枢纽器自动压铆设备,其特征在于,所述机台设置有控制箱,所述振动盘和伸缩驱动件电性连接于所述控制箱。
