专利号: 2021232086073
申请人: 山东邦展建筑设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

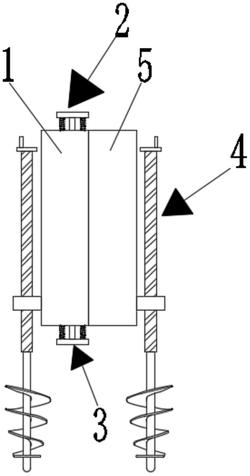

1.一种方便拼接的市政园林树苗扶正装置,包括第一固定板(1),所述第一固定板(1)的一侧设置有第二固定板(5),其特征在于:所述第一固定板(1)顶部设置有顶部固定机构(2),所述第一固定板(1)底板设置有底部固定机构(3),所述第一固定板(1)和第二固定板(5)的外表面均设置有第三固定机构(4),所述顶部固定机构(2)包括有第一安装板(201)、第一扭簧(202)、第一卡扣(203)、第二卡扣(204)、第二扭簧(205)、第一夹板(206)、第二夹板(207)、第三扭簧(208),所述第一扭簧(202)的顶部与第一安装板(201)的底部固定连接,所述第一扭簧(202)的底部与第一固定板(1)的顶部固定连接。

2.根据权利要求1所述的一种方便拼接的市政园林树苗扶正装置,其特征在于:所述第一固定板(1)的顶部开设有第一T形通孔,所述第一卡扣(203)的顶部与第一安装板(201)的底部固定连接,所述第一卡扣(203)的底部延伸至T形通孔的内部,所述第一卡扣(203)与第二卡扣(204)卡接,所述第二卡扣(204)固定安装在第二固定板(5)的外表面。

3.根据权利要求2所述的一种方便拼接的市政园林树苗扶正装置,其特征在于:所述第二扭簧(205)的一端与第一固定板(1)的外表面固定连接,所述第二扭簧(205)的另一端与第一夹板(206)的外表面固定连接,所述第三扭簧(208)的一端与第二固定板(5)的外表面固定连接,所述第三扭簧(208)的另一端与第二夹板(207)的外表面固定连接。

4.根据权利要求3所述的一种方便拼接的市政园林树苗扶正装置,其特征在于:所述底部固定机构(3)包括有第二安装板(301)、第四扭簧(302)、第三卡扣(303)、第四卡扣(304),所述第四扭簧(302)的顶部与第一固定板(1)的底部固定连接,所述第四扭簧(302)的底部与第二安装板(301)的顶部固定连接,所述第三卡扣(303)的底部与第二安装板(301)的顶部固定连接,所述第三卡扣(303)与第四卡扣(304)卡接,所述第四卡扣(304)固定安装在第二固定板(5)的外表面,所述第一固定板(1)的底部开设有第二T形通孔,所述第三卡扣(303)的顶部延伸至第二T形通孔的内部。

5.根据权利要求4所述的一种方便拼接的市政园林树苗扶正装置,其特征在于:所述第三固定机构(4)包括有转柄(401)、螺纹杆(402)、螺纹套(403)、钻头(404),所述螺纹套(403)固定安装在第一固定板(1)的外表面,所述螺纹套(403)的内壁与螺纹杆(402)的外表面螺纹连接,所述转柄(401)的底部与螺纹杆(402)的顶部固定连接,所述钻头(404)的顶部与螺纹杆(402)的底部固定连接。

6.根据权利要求5所述的一种方便拼接的市政园林树苗扶正装置,其特征在于:所述顶部固定机构(2)的数量为二,所述底部固定机构(3)的数量为二。
