专利号: 2021230649435
申请人: 昆山多灵重型设备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

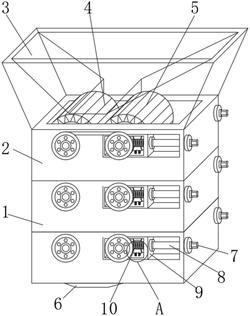

1.一种工矿用具有多级粉碎的辊式破碎机,包括第二破碎箱(2),其特征在于:所述第二破碎箱(2)的下侧设置有第一破碎箱(1),所述第二破碎箱(2)和第一破碎箱(1)的内侧均设置有主动破碎辊(4)和从动破碎辊(5),所述第一破碎箱(1)和第二破碎箱(2)上靠近从动破碎辊(5)一端的内侧滑动连接有调节滑架(9),所述调节滑架(9)的内侧设置有缓冲机构(10)和缓冲滑块(11),所述从动破碎辊(5)转动安装在缓冲滑块(11)上,所述缓冲机构(10)包括固定在缓冲滑块(11)一侧中部的主弹簧(14),所述主弹簧(14)的一端与调节滑架(9)固定连接,所述缓冲滑块(11)的一侧两端和调节滑架(9)的一端内侧均设置有压块(16),所述压块(16)之间设置有辅助滑块(12),所述辅助滑块(12)的一侧固定连接有侧弹簧(13),所述侧弹簧(13)的一端与调节滑架(9)固定连接。

2.根据权利要求1所述的一种工矿用具有多级粉碎的辊式破碎机,其特征在于:所述压块(16)内侧和辅助滑块(12)的两端均设置为倾斜面,且压块(16)内侧倾斜面上设置有滑动滚珠(15),所述压块(16)通过滑动滚珠(15)紧压在辅助滑块(12)上。

3.根据权利要求1所述的一种工矿用具有多级粉碎的辊式破碎机,其特征在于:所述第一破碎箱(1)和第二破碎箱(2)的一端均通过螺纹孔旋合有调节螺杆(8),所述调节螺杆(8)的一端与调节滑架(9)通过轴承转动连接,所述调节螺杆(8)的另一端一体成型有调节头(7)。

4.根据权利要求1所述的一种工矿用具有多级粉碎的辊式破碎机,其特征在于:所述第二破碎箱(2)的上侧设置有加料斗(3),所述第一破碎箱(1)和第二破碎箱(2)的下侧均设置有出料口(6),所述第二破碎箱(2)上的出料口(6)位置与第一破碎箱(1)内主动破碎辊(4)和从动破碎辊(5)的位置对应。

5.根据权利要求1所述的一种工矿用具有多级粉碎的辊式破碎机,其特征在于:所述主动破碎辊(4)和从动破碎辊(5)的外侧均设置有破碎齿(18),所述主动破碎辊(4)和从动破碎辊(5)的表面一体成型有安装块(17),所述破碎齿(18)的内侧开设有安装槽(19),所述安装块(17)插入安装槽(19)内,且破碎齿(18)的一端对应安装槽(19)的位置设置有螺栓孔(20),所述螺栓孔(20)的内侧设置有螺栓,且螺栓穿过破碎齿(18)和安装块(17)。

6.根据权利要求5所述的一种工矿用具有多级粉碎的辊式破碎机,其特征在于:所述安装块(17)的形状设置梯形,所述安装槽(19)的大小与破碎齿(18)相匹配。
