专利号: 2021230381328
申请人: 苏州精细特机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

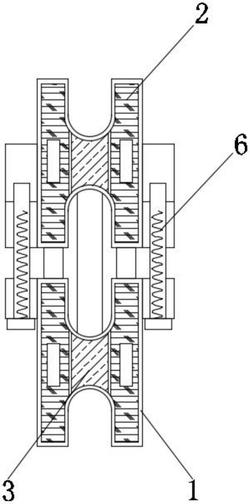

1.一种新型滑轨连接板,包括连接板外框(1)和固定调节机构(6),其特征在于:所述连接板外框(1)的外表面安装有防锈层(2),所述防锈层(2)的内壁中间位置开设有滑槽(3),所述滑槽(3)的内壁设有尺寸相匹配的滑块(4),所述滑块(4)的外壁下方安装有位置移动调节机构(5),所述固定调节机构(6)均安装在连接板外框(1)的外壁两侧,所述连接板外框(1)的内壁安装有硬度加强机构(7)。

2.根据权利要求1所述的一种新型滑轨连接板,其特征在于:所述防锈层(2)由锡材质构成。

3.根据权利要求1所述的一种新型滑轨连接板,其特征在于:所述滑块(4)通过滑槽(3)与连接板外框(1)构成滑动结构,且滑槽(3)的内壁面积大于滑块(4)的外壁面积。

4.根据权利要求1所述的一种新型滑轨连接板,其特征在于:所述位置移动调节机构(5)包括第一连接板(501)、固定杆(502)和第二连接板(503),所述第一连接板(501)安装在滑块(4)的外壁下方,所述第一连接板(501)的内壁一侧安装有固定杆(502),所述固定杆(502)的外壁连接安装有第二连接板(503)。

5.根据权利要求1所述的一种新型滑轨连接板,其特征在于:所述固定调节机构(6)包括固定块(601)、螺纹杆(602)、放置块(603)和螺纹槽(604),所述固定块(601)均安装在连接板外框(1)的外壁另一侧,所述固定块(601)的内壁设有可旋转调节的螺纹杆(602),所述固定块(601)的外壁一侧设置有放置块(603),所述放置块(603)的内壁开设有螺纹槽(604)。

6.根据权利要求5所述的一种新型滑轨连接板,其特征在于:所述螺纹杆(602)通过螺纹槽(604)与放置块(603)螺纹连接,且螺纹杆(602)的外壁与螺纹槽(604)的内壁紧密贴合。

7.根据权利要求1所述的一种新型滑轨连接板,其特征在于:所述硬度加强机构(7)包括限位板(701)、连接块(702)和支撑块(703),所述限位板(701)均安装在连接板外框(1)的内壁两侧位置上,所述限位板(701)的内壁设有尺寸相匹配的连接块(702),所述连接块(702)的外壁焊接有支撑块(703)。
