专利号: 2021229331544
申请人: 吴江市日塑软管包装有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

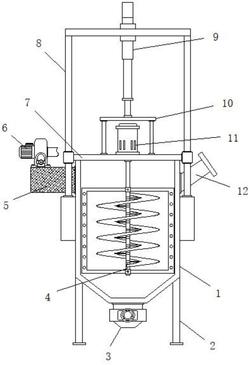

1.一种软管生产用原料混料装置,包括混料罐(1)和支脚(2),其特征在于:所述混料罐(1)底端的四个拐角处分别固定连接有支脚(2),所述混料罐(1)的顶端设置有顶盖(7),所述顶盖(7)的底端设置有便于清理的搅拌混合机构,所述便于清理的搅拌混合机构包括转轴(4)、混料电机(11)、搅拌叶片(15)、刮板(16)和通孔(17),所述混料罐(1)的底端设置有出料口(3),所述混料罐(1)一侧的顶端设置有温度调控机构,所述温度调控机构包括箱体(5)、风机(6)、电热丝(13)和阀门(14),所述混料罐(1)另一侧的顶端设置有加料口(12),所述顶盖(7)的顶端设置有辅助检修机构,所述辅助检修机构包括支架(8)、液压缸(9)、固定架(10)和滑套(18)。

2.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述支架(8)固定连接在混料罐(1)的顶端,所述支架(8)的顶端固定连接有液压缸(9),所述液压缸(9)的输出端固定连接有固定架(10),所述顶盖(7)外部两侧的两端分别固定连接有滑套(18)。

3.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述固定架(10)的底端与顶盖(7)固定连接,所述滑套(18)滑动套接在支架(8)上。

4.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述顶盖(7)的顶端固定安装有混料电机(11),所述混料电机(11)的输出端贯穿至顶盖(7)的底端并固定连接有转轴(4),所述转轴(4)的外部固定连接有搅拌叶片(15),所述转轴(4)的两侧分别固定连接有刮板(16),所述刮板(16)上均匀开设有通孔(17)。

5.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述转轴(4)两侧的刮板(16)对称设置,所述搅拌叶片(15)呈螺旋状。

6.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述箱体(5)固定连接在混料罐(1)一侧的顶端,所述箱体(5)顶端的一侧固定安装有风机(6),所述风机(6)输出端的风管上设置有阀门(14),所述箱体(5)内部的一侧固定连接有电热丝(13)。

7.根据权利要求1所述的一种软管生产用原料混料装置,其特征在于:所述风机(6)的输出端通过风管与箱体(5)的内部相连通,所述箱体(5)的内部与混料罐(1)的内部相连通。
