专利号: 2021229279511
申请人: 泰州市元彬不锈钢制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

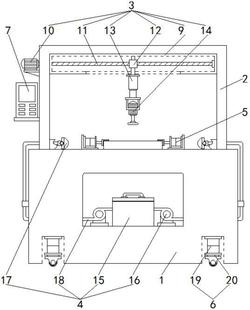

1.一种锯切扁钢用抛光装置,包括工作台(1)和设置在工作台(1)顶部的固定架(2),其特征在于:所述工作台(1)的顶部设置有用于对锯切扁钢进行抛光的抛光装置(3),所述工作台(1)的顶面设置有用于对碎屑进行收集的收集装置(4);

所述收集装置(4)包括连接于工作台(1)内部的收集箱(15)和连接于工作台(1)顶面两侧的吸尘嘴(17),所述收集箱(15)的左右两侧均设置有用于吸尘的吸尘机(16),所述吸尘机(16)远离收集箱(15)的一端固定连接有延伸至吸尘嘴(17)内部的吸尘管(18)。

2.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述固定架(2)与工作台(1)的连接方式为固定连接,所述收集箱(15)与工作台(1)的连接方式为活动连接,所述收集箱(15)的顶部活动连接有箱盖。

3.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述吸尘机(16)与工作台(1)的连接方式为固定连接,所述吸尘机(16)与收集箱(15)之间活动连接有连接管,所述工作台(1)的两侧均固定连接有用于对吸尘管(18)进行固定的固定扣。

4.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述固定架(2)的一侧固定连接有控制器(7),所述工作台(1)顶部的四周均固定连接有用于对碎屑进行阻挡的挡板(8)。

5.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述抛光装置(3)包括连接于固定架(2)内壁上的限位架(9)和安装于固定架(2)外壁上的伺服电机(10),所述伺服电机(10)的输出轴上固定连接有延伸至限位架(9)内部的调节丝杠(11),所述调节丝杠(11)的外表面上螺纹连接有螺纹套(12),所述螺纹套(12)靠近工作台(1)的一侧固定连接有第一伸缩机构(13),所述第一伸缩机构(13)的输出端上固定连接有打磨机(14)。

6.根据权利要求5所述的一种锯切扁钢用抛光装置,其特征在于:所述限位架(9)和伺服电机(10)与固定架(2)的连接方式均为固定连接,所述螺纹套(12)与第一伸缩机构(13)之间固定连接有固定杆,所述螺纹套(12)远离固定杆的一侧固定连接有延伸至限位架(9)内部的限位块。

7.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述工作台(1)顶部的两侧均设置有用于对锯切扁钢进行夹持固定的夹持装置(5),所述夹持装置(5)包括第三伸缩机构、夹持板和橡胶防滑垫。

8.根据权利要求1所述的一种锯切扁钢用抛光装置,其特征在于:所述工作台(1)的内部设置有四个用于对工作台(1)进行移动的移动装置(6),所述移动装置(6)包括安装于工作台(1)内部的第二伸缩机构(19),所述第二伸缩机构(19)的输出端上固定连接有移动轮(20)。
