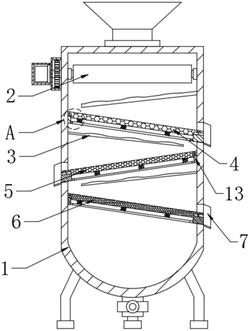

1.一种砂浆余料自动回收装置,包括搅拌罐(1)、设置在搅拌罐(1)顶部内的粉碎机构(2)和设置在搅拌罐(1)顶面中部的进料斗,其特征在于:所述搅拌罐(1)的内部自上而下分别设有第一过滤网(4)、第二过滤网(5)和第三过滤网(6),所述第二过滤网(5)的底端朝搅拌罐(1)一侧的内壁倾斜设置,所述第一过滤网(4)与第三过滤网(6)的底端朝搅拌罐(1)另一侧的内壁倾斜设置;
所述第一过滤网(4)、第二过滤网(5)、第三过滤网(6)底部分别对应的搅拌罐(1)内壁上均配合开设有出料口,所述出料口的开口处均设有出料斗(7);所述第一过滤网(4)、第二过滤网(5)和第三过滤网(6)下部的搅拌罐(1)内壁上均配合设有导流板(3),且所述导流板(3)之间交错设置;每个所述导流板(3)上方的搅拌罐(1)内壁上均设有震动机构;
所述震动机构包括倾斜设置在搅拌罐(1)内壁上的矩形板(13),所述矩形板(13)顶面开设有安装口,所述安装口内底部设有矩形框(9),所述安装口顶部滑动设有安装框(11),所述安装框(11)与矩形框(9)之间设有多个复位弹簧(8);所述第一过滤网(4)、第二过滤网(5)和第三过滤网(6)分别安装在所对应的安装框(11)内。
2.根据权利要求1所述的一种砂浆余料自动回收装置,其特征在于:所述安装框(11)为U形状结构,所述安装框(11)内部的前后端等距设有一对十字连接杆(12),所述第一过滤网(4)、第二过滤网(5)和第三过滤网(6)均包括设于安装框(11)内部前端的前网板、设于安装框(11)内部中端的中网板和设于安装框(11)内部后端的后网板,所述前网板的前端面和后网板的后端面均横向固接有T型滑块,所述安装框(11)前后端的内壁上均横向配合T型滑块开设有T型滑槽,所述前网板的后端面和后网板的前端面以及中网板的前后端面均配合十字连接杆(12)开设有滑槽。
3.根据权利要求1所述的一种砂浆余料自动回收装置,其特征在于:所述矩形板(13)顶面设有震动块A(10),所述安装框(11)底面设有与震动块A(10)配合的震动块B。
4.根据权利要求1所述的一种砂浆余料自动回收装置,其特征在于:所述导流板(3)的顶面为波浪状,所述第一过滤网(4)的网孔直径大于第二过滤网(5)的网孔直径,所述第二过滤网(5)的网孔直径大于第三过滤网(6)的网孔直径。
5.根据权利要求1所述的一种砂浆余料自动回收装置,其特征在于:所述粉碎机构(2)包括转动设置在搅拌罐(1)顶部内的主动粉碎辊(204)和从动粉碎辊(205),所述搅拌罐(1)顶部外壁上设有保护壳,所述主动粉碎辊(204)和从动粉碎辊(205)一端分别设有主动轴和从动轴,所述主动轴贯穿出保护壳,所述从动轴贯穿进保护壳,所述保护壳内的主动轴和从动轴的外端分别固接有主动齿轮(202)和从动齿轮(203),所述主动齿轮(202)一端设有驱动电机(201)。
