专利号: 2021229001525
申请人: 武汉点溪园生态景观发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

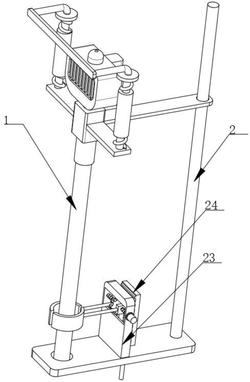

1.一种用于市政园林工程的土壤钻孔机,包括机体(1),其特征在于:所述机体(1)的底部设置有防走位清洁装置(2),所述机体(1)的外表面一侧固定连接有横板(3),所述横板(3)的外表面顶部开设有限位孔(4);

所述防走位清洁装置(2)包括底座(21)、清洁结构(23)和地钉结构(24),所述底座(21)的外表面顶部设置有限位杆(22),所述限位杆(22)设置在限位孔(4)的内壁,所述底座(21)的外表面顶部开设有辅助孔(5)。

2.根据权利要求1所述的一种用于市政园林工程的土壤钻孔机,其特征在于:所述清洁结构(23)包括矩形孔板(231),所述矩形孔板(231)的外表面底部与底座(21)的外表面顶部固定连接,所述矩形孔板(231)的内壁底部开设有矩形滑槽(232),所述矩形孔板(231)的外表面一侧固定安装有驱动电机(233),所述驱动电机(233)的输出端固定连接有螺纹杆(234)。

3.根据权利要求2所述的一种用于市政园林工程的土壤钻孔机,其特征在于:所述螺纹杆(234)的两端螺纹形状呈相反对称排列,所述螺纹杆(234)的外表面螺纹连接有两个螺孔块(235),所述螺纹杆(234)的外表面固定连接有传动齿轮(236)。

4.根据权利要求3所述的一种用于市政园林工程的土壤钻孔机,其特征在于:所述螺孔块(235)的外表面一侧固定连接有连接杆(238),所述连接杆(238)远离螺孔块(235)的一端固定连接有夹持清洁块(239),所述螺孔块(235)的外表面底部固定连接有燕尾滑块(237),所述燕尾滑块(237)的外表面与矩形滑槽(232)的内壁滑动连接。

5.根据权利要求3所述的一种用于市政园林工程的土壤钻孔机,其特征在于:所述地钉结构(24)包括地钉体(241)和齿条板(243),所述地钉体(241)设置在底座(21)的内壁,所述齿条板(243)的外表面一侧与传动齿轮(236)啮合连接,所述地钉体(241)的顶端固定连接有矩形框(242),所述矩形框(242)的内壁一侧开设有圆形孔(25)。

6.根据权利要求5所述的一种用于市政园林工程的土壤钻孔机,其特征在于:所述齿条板(243)的外表面底部固定连接有矩形卡块(244),所述矩形卡块(244)的外表面大小和形状与矩形框(242)的内壁大小和形状相适配,所述矩形卡块(244)的外表面一侧开设有圆槽(245),所述圆槽(245)的内壁滑动连接有燕尾滑杆(246),所述燕尾滑杆(246)的一端固定连接有卡杆(247),所述卡杆(247)的外表面大小和形状与圆形孔(25)的内壁大小和形状相适配,所述燕尾滑杆(246)的外表面套设有复位弹簧(248),所述复位弹簧(248)的两端分别与卡杆(247)和圆槽(245)固定连接。
